Компрессорная головка для PT-0040

Назначение компрессорной головки

Компрессорная головка для PT-0040 — насосная часть воздушного компрессора, которая сжимает поступающий воздух и подаёт его в ресивер. Её заменяют при износе цилиндропоршневой группы, повреждении корпуса или неисправностях механизма, когда восстановление прежней головки становится нецелесообразным. При подборе важны не только крепления, но и соответствие приводу: от этого зависят нормальное наполнение ресивера и нагрузка на двигатель.

Конструкция и размещение

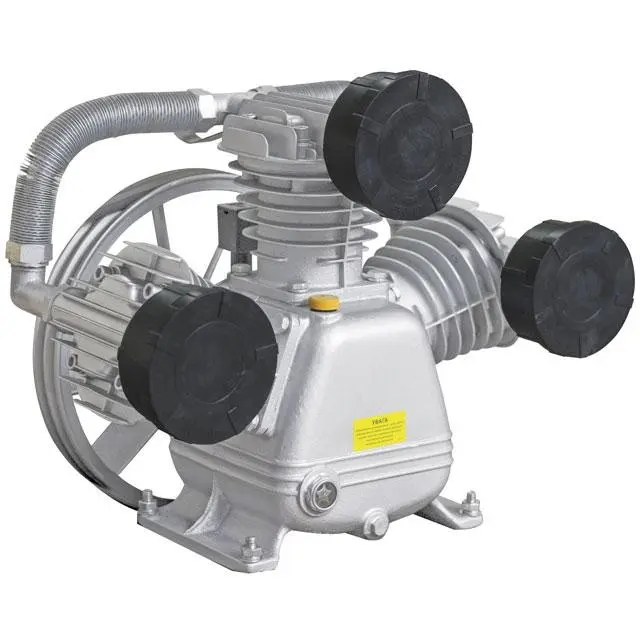

Головка имеет три расходящихся цилиндра с наружными рёбрами, общий картер, боковой шкив со спицами и опорные лапы с отверстиями под крепёж. На цилиндрах расположены круглые чёрные корпуса, между частями головки проходит трубка. В нижней части картера находится смотровое окно. Рёбра увеличивают поверхность отвода тепла, поэтому вокруг цилиндров нужно оставлять пространство для прохода воздуха. Размещение головки вплотную к стенке кожуха затрудняет охлаждение.

Когда нужна замена

Повод проверить насосную часть — заметное увеличение времени набора давления, непривычный стук, усиленная вибрация, следы масла у соединений или его повышенный унос с воздухом. Эти признаки сами по себе ещё не означают, что головку нужно менять целиком: похожее поведение бывает при утечке воздуха, загрязнённом впуске или проскальзывании ремня. Замена обоснована после проверки причины, особенно при трещинах корпуса, заклинивании или существенном износе внутренних деталей.

Что сверить со снятой головкой

Сравните расположение и расстояния между крепёжными отверстиями, высоту оси шкива, его диаметр и профиль канавок. Проверьте, совпадут ли плоскости шкивов двигателя и головки, хватит ли диапазона регулировки для натяжения ремня. Отдельно сопоставьте положение выхода сжатого воздуха и присоединение трубопровода. Несовпадение соединений нельзя устранять притягиванием трубки с усилием: нагрузка на штуцер может вызвать утечку или повреждение.

Также сверяют направление вращения, допустимую частоту вращения и требования к мощности привода по документации компрессора. Одинаковые опорные лапы не означают одинаковой нагрузки на двигатель. Проверьте свободное место для цилиндров, трубки и защитного кожуха, а также доступ к точкам обслуживания. Ошибка в геометрии привода приводит к перекосу ремня, ускоренному износу и лишней вибрации.

Установка и первый пуск

Работы выполняют после отключения питания, полного сброса давления и остывания головки. При снятии отсоединяют нагнетательную трубку и освобождают ременной привод, не используя трубку как рычаг. Посадочную площадку очищают, осматривают крепёж, ремень и соединительные уплотнения. Повреждённые уплотнения и изношенный ремень заменяют, новую головку закрепляют без перекоса и выставляют шкивы в одной плоскости.

До запуска проверяют требования к смазке и уровень масла, регулируют натяжение ремня по инструкции компрессора и возвращают защитный кожух. Нельзя рассчитывать, что установленная головка уже подготовлена к работе. Первый пуск проводят с контролем звука, вибрации, герметичности соединений и набора давления. При стуке, сильном нагреве или утечке работу останавливают и проверяют установку, чтобы не повредить новую насосную часть.
