Фильтр воздушный в сборе с поролоном для 4T GY6 50, «10 колесо», TTG AMG

Воздушный фильтр в сборе с поролоном для скутера 4T GY6 50 с обозначением «10 колесо» устанавливается во впускной системе двигателя. Обозначение 4T указывает на четырёхтактный двигатель. Фильтр задерживает пыль из поступающего воздуха и помогает уменьшить попадание абразивных частиц во впуск и цилиндр. Узел в сборе нужен при замене повреждённого корпуса, патрубка или креплений, когда одной заменой фильтрующего наполнения проблему не устранить. Обозначения изделия — TTG AMG.

Корпус и соединение с впуском

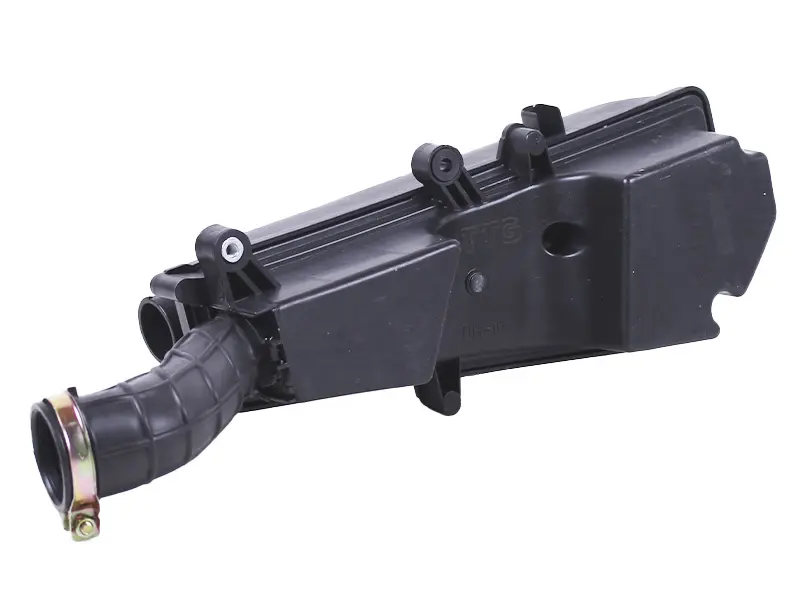

У фильтра чёрный вытянутый корпус с выступающими крепёжными ушками и изогнутым присоединительным патрубком. На конце патрубка расположен хомут. Такая конструкция требует совпадения не только присоединения, но и положения корпуса относительно штатных точек крепления. Поролон отвечает за фильтрацию воздуха, а корпус и соединения должны направлять поток через него, без обхода по щелям.

Целостность корпуса не менее важна, чем состояние поролона. Трещина за фильтрующим наполнением или неплотное соединение с впуском позволяет пыли проходить мимо фильтра. Сломанное ушко оставляет корпус без надёжной опоры: от вибрации нагрузка переходит на остальные крепления и патрубок.

Когда требуется замена

Повод осмотреть фильтр — трещины корпуса, оторванные крепления, разрыв патрубка, неплотное закрытие корпуса, крошащийся или порванный поролон. Сильно загрязнённый фильтр ограничивает поступление воздуха; двигатель может хуже набирать обороты и работать неровно. Эти признаки сами по себе не доказывают неисправность фильтра, поэтому решение о замене принимают после проверки его состояния. Пыль на внутренней стороне выходного патрубка требует проверки герметичности и укладки поролона.

Что сверить со снятым фильтром

Сравните общую форму и габариты корпуса, число и расположение крепёжных ушек, расстояния между отверстиями. Отдельно проверьте диаметр соединения с впуском, длину и изгиб патрубка, направление его выхода. Обозначения помогают сузить подбор, но не заменяют сравнение посадочных мест.

Проверьте расположение остальных отверстий и подключений: они должны соответствовать штатной схеме скутера. Корпус должен помещаться на своём месте без упора в соседние детали, а патрубок — соединяться без натяжения и залома. Попытка притянуть несовпадающие крепления болтами может повредить ушки и нарушить герметичность впуска.

Установка и проверка

Меняйте фильтр на заглушённом и остывшем двигателе. Очистите пространство у соединения, запомните расположение подключений, ослабьте хомут и освободите крепления корпуса. После снятия защитите открытый впуск от грязи. Осмотрите ответный патрубок, крепёж и уплотнения; повреждённые сопряжённые детали стоит заменить вместе с фильтром.

До установки проверьте, что поролон лежит ровно, а части корпуса соединены без зазоров. Сначала совместите патрубок и крепления без усилия, затем равномерно закрепите корпус и затяните хомут, не деформируя соединение. После сборки убедитесь, что патрубок не пережат, корпус не качается и не касается движущихся деталей. После запуска проверьте соединения: подсос воздуха и дребезг требуют устранения причины до дальнейшей эксплуатации.
