Шланг топливный низкого давления (обратка) для мотоблока 175N/180N (7/9Hp) AMG

Топливный шланг низкого давления — обратка для мотоблока с двигателем 175N/180N (7/9Hp). Он служит для отвода возвращаемого топлива по предусмотренному двигателем маршруту. Исправный шланг сохраняет герметичность соединений и свободный проход топлива: трещины вызывают утечку, а перегиб или пережатие мешают отводу. Обозначение изделия — AMG.

Конструкция и назначение

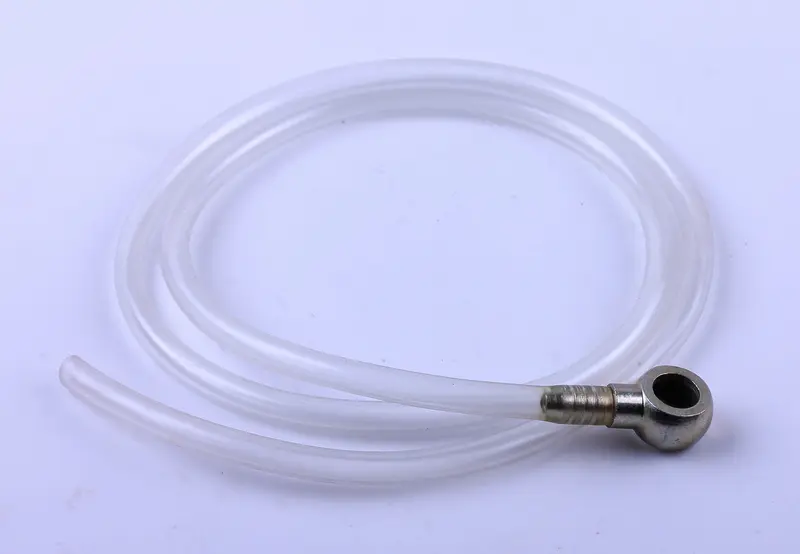

Шланг имеет прозрачную стенку, кольцевой наконечник с поперечным отверстием на одном конце и свободный конец трубки на другом. Наконечник соединён с трубкой через ребристый хвостовик. При подборе учитывают обе стороны подключения: совпадения только диаметра трубки недостаточно, если кольцо не подходит к креплению на двигателе.

Обратную магистраль прокладывают так, чтобы топливо проходило без препятствий, а трубка не тёрлась о соседние детали. Этот шланг предназначен для участка низкого давления. Использовать его вместо трубки подачи высокого давления нельзя: у таких магистралей иные соединения и требования к прочности.

Когда требуется замена

Повод осмотреть обратку — влажные следы топлива у наконечника, капли вдоль трубки или запах топлива возле двигателя. Шланг меняют при трещинах, потёртостях, затвердевании, размягчении стенки и заломах, которые перекрывают проход. Отдельно проверяют участок возле хвостовика: натяжение и постоянный изгиб нагружают именно это место.

Если топливо выступает в районе кольцевого соединения, проверяют также уплотнения и прилегающие поверхности. Новый шланг не устранит течь через повреждённое уплотнение или дефект крепления. При замене полезно осмотреть соседний штуцер и места фиксации трубки, чтобы убрать причину перетирания или излишнего натяжения.

Что сверить со снятой деталью

• Внутренний диаметр трубки и размер ответного штуцера: конец должен подходить к соединению без растягивания с усилием и свободного болтания.
• Длину по штатному маршруту: нужен запас для плавных изгибов, но без лишних петель возле подвижных деталей.
• Диаметр отверстия кольцевого наконечника, толщину кольца и расположение выхода трубки относительно крепления.
• Способ закрепления свободного конца, состояние уплотнений и возможность проложить шланг без касания горячих поверхностей.

Особенности установки

Работают на остановленном остывшем двигателе. Подачу топлива перекрывают, если конструкцией предусмотрен кран, место соединения очищают, а остатки топлива собирают в подходящую ёмкость. До снятия запоминают маршрут трубки и порядок расположения крепежа с уплотнениями. Открытые соединения защищают от попадания грязи.

Новый шланг укладывают без перекручивания, резких перегибов и натяжения у наконечника. Повреждённые уплотнения заменяют подходящими, крепление затягивают по требованиям двигателя. После восстановления подачи топлива проверяют соединения на течь, затем повторяют осмотр при работе двигателя. Слишком короткая трубка тянет наконечник, неподходящее кольцо мешает герметичному прижиму, а неудачная прокладка приводит к перетиранию и повторной замене.
