Трос выжима дифференциала левый/правый КПП(3+1) AMG

Трос выжима дифференциала левый/правый КПП(3+1) AMG передаёт усилие от органа управления к механизму дифференциала. Он нужен для механического привода: движение внутреннего троса относительно оболочки перемещает связанный с ним рычаг. Исправный трос позволяет передавать ход управления без заеданий и лишнего свободного перемещения.

Устройство и причины замены

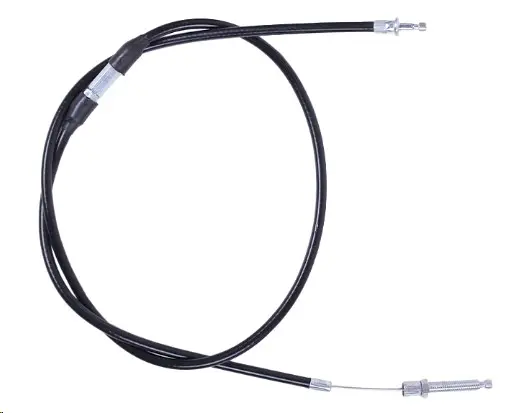

Трос выполнен в чёрной гибкой оболочке с оконцевателями. На одном конце есть открытый участок внутреннего троса и резьбовой наконечник с гайкой; вдоль оболочки расположен дополнительный соединительный участок. При подборе имеет значение не только общая форма, но и расположение этих элементов: они должны соответствовать креплениям и маршруту прокладки на технике.

Поводом для проверки служат тугой ход управления, движение рывками, увеличение свободного хода или неполное возвращение рычага. У снятого троса проверяют целостность оболочки, состояние открытых участков и наконечников. Обрывы отдельных проволок, заломы, смещение оконцевателей и повреждение резьбы — причины замены. Через трещины оболочки внутрь могут попадать влага и грязь, из-за чего сопротивление движению постепенно растёт.

Сходные симптомы бывают при заедании самого рычага или повреждении его крепления. Поэтому при разъединённом приводе отдельно проверяют ход троса и подвижность механизма. Это помогает определить причину неисправности и не нагружать новую деталь прежним заеданием.

Что сверить со снятым тросом

Обозначение левый/правый и привязку к КПП(3+1) учитывают вместе с конструкцией снятой детали. Сравните длину оболочки, общую длину троса, выступание внутренней части с обоих концов и доступный ход. Отдельно проверьте форму наконечников, диаметр и шаг резьбы, положение гаек, упоров и промежуточного соединения. Эти размеры и посадочные места определяют, удастся ли закрепить привод и отрегулировать его без переделок.

Слишком короткая оболочка натягивает привод и мешает проложить его плавно, а избыточная длина образует петли и увеличивает риск перегиба. Несоответствие свободной длины внутреннего троса может оставить механизм недовыжатым либо постоянно поджатым. Совпадение названия не заменяет проверки концов и креплений.

Установка и проверка хода

Замену выполняют на остановленной технике, исключив случайный запуск и перемещение. До снятия запоминают маршрут оболочки и положение её опор. Затем ослабляют регулировку, освобождают наконечники и извлекают трос из креплений. Новый прокладывают плавными изгибами, без перекручивания, контакта с горячими поверхностями и участков, где его могут зажать подвижные детали.

При установке осматривают держатели оболочки, посадочные гнёзда, резьбовые крепления и рычаг привода; повреждённые крепёжные детали заменяют. Оконцеватели должны полностью сесть в упоры. Свободный ход регулируют по требованиям конкретной техники, после чего фиксируют регулировку гайками. Несколько раз перемещают управление, проверяя полный ход и возврат механизма. Если привод заедает или оболочка выходит из опоры, сначала устраняют причину, затем проверяют работу в предусмотренном для техники порядке.
