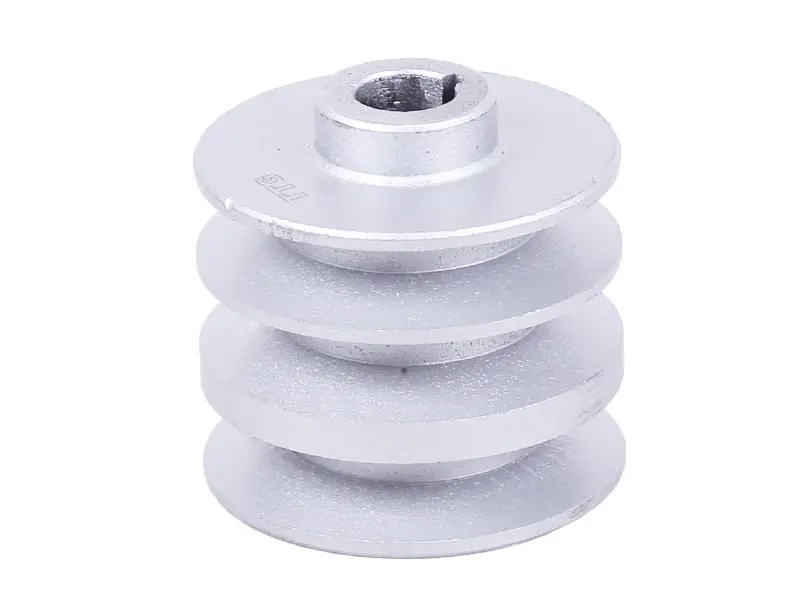

Шкив ремня ведущий трёхручейковый для мотоблока 168F (6,5 л.с.), Ø20 мм, TTG AMG-2

Ведущий трёхручейковый шкив ремня для мотоблока с двигателем 168F (6,5 л.с.) передаёт вращение от двигателя к ременному приводу. Обозначение диаметра — Ø20 мм, обозначения изделия — TTG AMG-2. Шкив нужен при замене повреждённой детали, когда изношенные ручьи, трещины или разбитая посадка мешают ремням работать ровно и передавать нагрузку.

Конструкция и работа

Шкив имеет три кольцевых ручья, центральную ступицу и отверстие со шпоночным пазом. Ручьи направляют ремни и образуют поверхности их контакта со шкивом. Шпоночное соединение связывает вращение вала и шкива, поэтому состояние паза так же существенно, как состояние канавок. Число ручьёв нужно сверять с приводом: само по себе оно не определяет, сколько ремней должно стоять одновременно.

Для нормальной передачи усилия профиль ремня должен соответствовать ручью. Если ремень садится неправильно, он может проскальзывать, греться и быстро истираться. Изношенные боковые поверхности канавок ухудшают контакт, а сколы кромок повреждают ремень. Попытка убрать проскальзывание только сильным натяжением увеличивает нагрузку на вал и его опоры, не устраняя причину.

Когда шкив стоит заменить

Повод для проверки — заметное биение, повторное сползание ремня, неравномерный износ его боковин или стук в соединении с валом. Снятую деталь осматривают на трещины, сколы, глубокую выработку ручьёв и деформацию краёв. Отдельно проверяют люфт посадки и повреждения шпоночного паза. Такие симптомы могут возникать также из-за перекоса привода или износа ремня, поэтому менять шкив только по звуку без осмотра не стоит.

Что сверить со снятой деталью

Кроме обозначения Ø20 мм, сравните фактический диаметр отверстия, ширину и глубину шпоночного паза, длину ступицы и способ осевой фиксации. Проверьте наружный диаметр шкива, профиль и расстояние между ручьями, общую ширину и положение канавок относительно торца ступицы. Совпадение обозначения двигателя не заменяет этих измерений: различия в посадке или вылете мешают установить шкив и выставить ремни в одной плоскости.

Наружный диаметр влияет на передаточное отношение, а расположение ручьёв — на прямолинейность хода ремней. Неподходящий профиль приводит к неверной посадке ремня даже при совпадающем отверстии. Для сравнения полезно сохранить старый шкив, шпонку и крепёж до завершения установки.

Особенности замены

Работайте при остановленном и остывшем двигателе, исключив случайный запуск. Снимите защитный кожух, ослабьте натяжение и освободите шкив от ремней. Запомните положение ступицы, шайб и дистанционных деталей. После снятия очистите вал и проверьте его посадочную поверхность, шпонку и крепёж; повреждённую шпонку вместе с новым шкивом оставлять нельзя.

Устанавливайте шкив без ударов по краям ручьёв, совместив паз со шпонкой. Закрепите его штатным способом, проверьте соосность канавок с ответным шкивом и отрегулируйте натяжение по инструкции мотоблока. Заодно осмотрите ремни и ответный шкив: трещины, расслоение и сильная выработка требуют внимания. До запуска убедитесь в отсутствии заеданий и контакта с кожухом, затем верните защиту на место.
