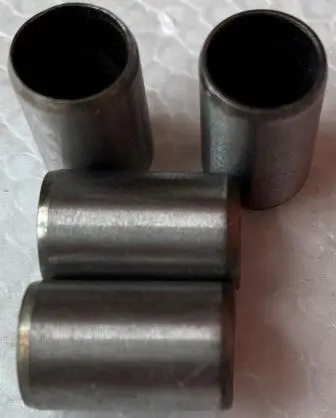

Направляющие втулки головки цилиндра Delta Ø8 × Ø6,5 × 12 мм, 4 шт., VDK

Направляющие втулки головки цилиндра Delta предназначены для центрирования деталей при сборке соединения головки с цилиндром. Комплект включает 4 втулки с обозначением размеров Ø8 мм × Ø6,5 мм × L-12. Это короткие полые цилиндрические детали, которые устанавливаются в предусмотренные посадочные отверстия и помогают совместить сопрягаемые части. Обозначение комплекта — VDK.

Для чего нужны направляющие

Втулки задают взаимное положение деталей до окончательной затяжки крепежа. Благодаря этому головку легче установить без бокового смещения относительно её посадки. Усилие прижима создаёт крепёж, а герметичность стыка обеспечивает прокладка: направляющие выполняют именно установочную функцию. Их состояние имеет значение при каждой разборке соединения, даже если сами втулки не выглядят сильно изношенными.

Поводом для замены служат смятые края, деформация цилиндрической стенки, трещины, выраженная коррозия или повреждения после извлечения инструментом. Также втулку меняют при потере во время ремонта. Если она свободно болтается в отверстии, нужно проверить обе сопрягаемые поверхности: причиной может быть повреждённая посадка, и установка новой детали сама по себе такую проблему не устраняет.

Что сверить при подборе

Сравните втулку со снятой деталью по наружному и внутреннему диаметрам, длине и форме торцов. В обозначении указаны диаметры 8 и 6,5 мм и длина 12 мм. Измерять старую втулку лучше на неповреждённом участке, поскольку замятый край или ржавчина искажают результат. Одного совпадения длины недостаточно: наружная поверхность должна соответствовать посадочному отверстию, а внутренний проход — сопрягаемой конструкции.

Проверьте также глубину посадки и то, насколько установленная втулка выступает над плоскостью соединения. Слишком длинная деталь может упереться в ответную часть и помешать плотному прилеганию головки. Слишком короткая уменьшает участок центрирования. Неверный диаметр приводит либо к свободной посадке и смещению, либо к чрезмерному натягу с риском повреждения отверстия при сборке. Количество используемых втулок и их расположение сверяют с разобранным двигателем.

Особенности установки

После разборки проверьте, где остались старые направляющие: они могут удерживаться в одной из сопрягаемых деталей. Удалите загрязнения из посадочных отверстий, осмотрите их края и убедитесь, что в ответной части не осталось другой втулки. Направляющую устанавливают ровно, без перекоса и смятия торца. Если она не входит в посадку, сначала проверяют размеры и состояние отверстия; затяжкой головки втулку на место не вдавливают.

Одновременно осмотрите плоскости соединения, прокладку головки и крепёж. Повреждённую прокладку заменяют, а пригодность снятой к повторному применению определяют по требованиям ремонта двигателя. Головка должна садиться на направляющие без принудительного стягивания перекошенных деталей. После проверки прилегания крепёж затягивают в порядке и с моментом, предусмотренными для двигателя. Ошибка в подборе или установке втулок способна нарушить посадку головки и обжатие прокладки, поэтому проверку соединения выполняют до окончательной затяжки.
