Реле поворотов 4T GY6 50-150, 3 провода, VDK

Реле поворотов 4T GY6 50-150 (3 провода) VDK управляет миганием указателей поворота: периодически включает и отключает питание ламп при включённом переключателе. Его меняют, когда неисправность реле мешает указателям работать в прерывистом режиме. Обозначение 4T относится к четырёхтактной технике. При подборе ориентируйтесь не только на обозначение двигателя, но и на подключение снятой детали.

Конструкция и подключение

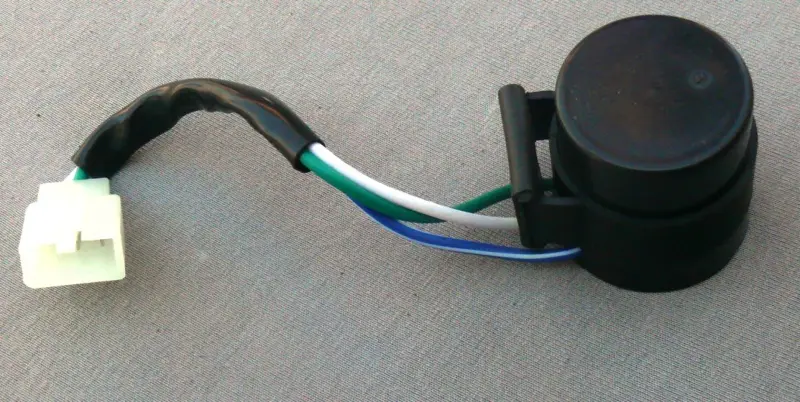

У реле чёрный корпус округлой формы, сбоку расположен держатель. Из корпуса выходят три провода — зелёный, белый и синий, соединённые с белой колодкой. Часть проводки закрыта общей чёрной оболочкой. Такое подключение требует сверки ответного разъёма: похожий корпус ещё не означает одинаковое расположение контактов и назначение выводов.

Сравните форму колодки, расположение её фиксатора, число и положение контактов. Проверьте, хватит ли длины проводов до штатного разъёма и подходит ли держатель к месту крепления. Цвет изоляции помогает сопоставить провода, но сам по себе не определяет их назначение: подключение сверяют по схеме техники и обозначениям контактов прежнего реле.

Когда нужна замена

Повод проверить реле — указатели перестали мигать, горят постоянно, включаются с перебоями или заметно изменили частоту мигания. Такие симптомы могут появляться и при перегоревшей лампе, окислении контактов либо плохом соединении с массой. Если сбой возник только с одной стороны, сначала проверьте лампы и соединения именно этой стороны. Замена исправного реле причину такого отказа не устранит.

Осмотрите колодку и проводку рядом с ней: потемневшие контакты, следы нагрева, повреждённая изоляция и ослабленные клеммы требуют внимания одновременно с заменой. Влага в разъёме и нестабильный контакт могут вызывать повторные перебои. Повреждённую ответную колодку или клеммы стоит заменить, чтобы новое реле не работало через ненадёжное соединение.

Что сверить при подборе

Сопоставьте рабочее напряжение и допустимую нагрузку прежнего реле с требованиями указателей поворота. Отдельно учитывайте тип ламп: переход на светодиодные указатели меняет нагрузку, поэтому совпадения трёх проводов и разъёма недостаточно. Неподходящее реле может давать слишком частое мигание, постоянное свечение или вообще не включать указатели. Назначение каждого контакта должно совпадать со штатной проводкой.

Установка и проверка

Выключите зажигание и отключите питание согласно инструкции техники. Освободите фиксатор колодки, разъедините её, удерживая за корпус, затем снимите реле с крепления. Не тяните за провода. Установите новую деталь в штатное место, соедините разъём до фиксации и уложите проводку без натяжения, перегибов и касания горячих либо движущихся частей.

После восстановления питания включите левый и правый поворот по очереди. Проверьте работу всех указателей и контрольной лампы на панели, равномерность мигания и отсутствие перебоев. Если разъём нагревается или работа остаётся нестабильной, отключите питание и повторно проверьте назначение выводов, контакты и соответствие нагрузки. Переставлять провода наугад нельзя: ошибочное подключение способно повредить реле и проводку.
