Рычаг переключения передач КПП/6 AMG

Рычаг переключения передач КПП/6 AMG служит для передачи движения от руки оператора к механизму выбора передач. От состояния рычага и его соединений зависит, насколько точно движение рукоятки передаётся дальше. Деталь нужна при замене повреждённого рычага, когда изгиб, износ крепления или повреждение резьбы мешают нормально управлять коробкой передач.

Конструкция и работа

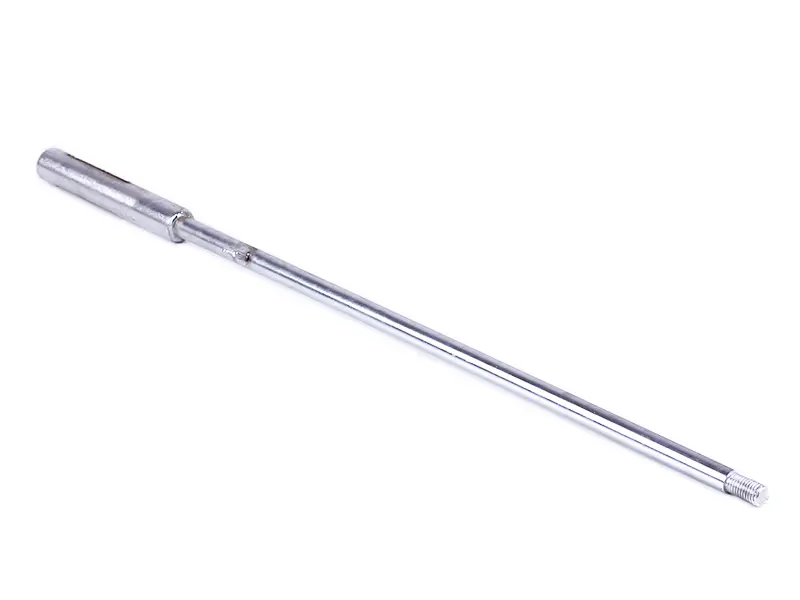

Рычаг имеет вытянутую форму: длинный стержень, утолщённую цилиндрическую часть на одном конце и наружную резьбу на другом. При подборе важны не только резьбовой участок, но и вся геометрия детали. Длина стержня и расположение утолщения влияют на положение места хвата и доступное пространство для перемещения рычага. Неподходящая форма может привести к упору в соседние детали раньше, чем механизм завершит переключение.

Рычаг передаёт усилие, но сам по себе не устраняет неисправности внутри коробки. Если передачи включаются тяжело, причина может находиться в соединениях привода или механизме выбора. Замена оправданна, когда обнаружен дефект самого рычага: заметная деформация, трещина, повреждённая резьба либо износ участка соединения. Люфт рукоятки сначала стоит сопоставить с движением крепления: свободный ход нередко появляется именно в сопряжённых деталях.

Что сверить со снятой деталью

• Общую длину, прямолинейность стержня и расположение утолщённой части относительно крепления.
• Диаметр стержня и размеры участков, которые входят в соединение с механизмом переключения.
• Диаметр, шаг и длину наружной резьбы, а также форму перехода от резьбы к стержню.
• Способ фиксации и положение рычага после затяжки: он должен сохранять нужный ход и не задевать соседние детали.

Совпадения общего вида недостаточно. Резьба другого шага может начать вкручиваться, но затем заклинить и повредить ответную часть. Отличие длины меняет положение рукоятки, а несовпадение посадочных участков мешает надёжно закрепить рычаг. Сравнивайте деталь со снятым образцом и проверяйте сопряжение без усилия; подгонять неподходящее соединение затяжкой нельзя.

Замена и проверка

Работу выполняют на остановленной технике, исключив случайный запуск и перемещение. До разборки запоминают положение рычага и порядок расположения крепежа. Соединение очищают от загрязнений, затем освобождают фиксацию и снимают старую деталь. Одновременно осматривают ответную резьбу, удерживающие детали и, если они предусмотрены конструкцией, втулки и шарниры. Изношенное сопряжение оставит люфт даже с новым рычагом.

Новый рычаг устанавливают в прежнем положении, резьбовое соединение сначала наживляют от руки и закрепляют способом, предусмотренным для конкретной коробки. Повреждённый крепёж заменяют. После сборки проверяют отсутствие лишнего свободного хода и помех перемещению. Если рычаг заедает или для переключения требуется чрезмерное усилие, проверку прекращают и выясняют причину. Удлинять рычаг подручной трубой или пытаться преодолеть заедание рывком нельзя: так можно повредить крепление и механизм выбора передач.
