Манжета армированная для мотоблока 168F 25×41×9,5/13 AMG

Армированная манжета для мотоблока 168F служит для уплотнения места выхода вала из корпуса. Она помогает удерживать масло внутри механизма и ограничивает попадание загрязнений через зазор вокруг вала. Размерное обозначение — 25×41×9,5/13, обозначение товара — AMG. При замене нужно сопоставить размеры и профиль манжеты со снятой деталью: одинакового назначения недостаточно для правильной посадки.

Конструкция и работа

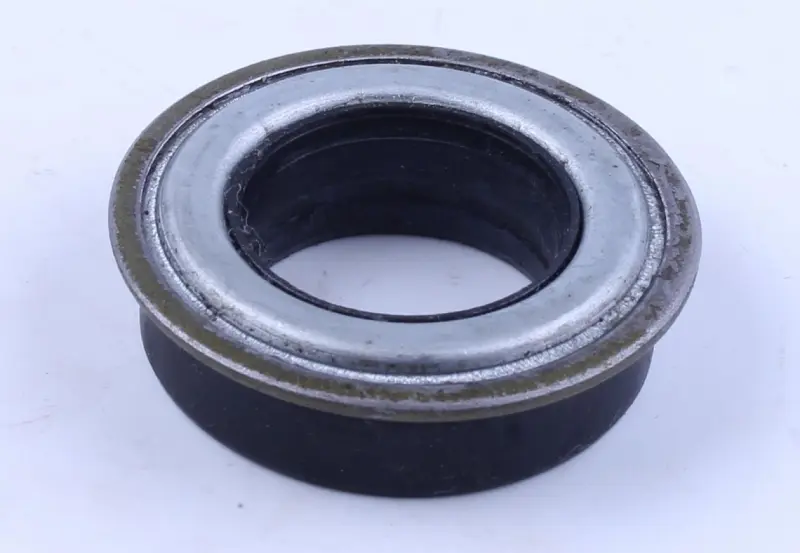

Манжета имеет кольцевую форму, центральное отверстие и выступающий наружный бортик. Светлая наружная обойма окружает тёмную уплотняющую часть. Армирование поддерживает форму манжеты при посадке в корпус, а рабочая кромка прилегает к поверхности вала. Для герметичности нужны одновременно плотная посадка снаружи и правильный контакт кромки с валом.

Манжету меняют при появлении масляного следа вокруг уплотнения, растрескивании, затвердевании или повреждении кромки. Поводом для замены также становится деформация после демонтажа. Течь может быть связана не только с самой манжетой: выработка на валу, заусенцы и люфт подшипника мешают кромке равномерно прилегать к поверхности и способны быстро повредить новое уплотнение.

Что сверить при подборе

Сравните размерное обозначение, внутренний и наружный диаметры, высоту и форму профиля. Отдельно проверьте выступающий бортик: от него зависит, как манжета размещается в посадочном отверстии. Запись 9,5/13 следует сопоставлять целиком, сохраняя оба числа. Подбор только по одному из них может привести к тому, что деталь не сядет на нужную глубину или будет мешать соседним деталям.

Снятую манжету удобно использовать как образец, но растянутая или повреждённая кромка не даёт надёжного ориентира для измерения. Поэтому дополнительно проверяют диаметр вала и посадочное отверстие корпуса. Обратите внимание на положение уплотняющей стороны и расположение бортика. Даже при совпадении основных диаметров другая высота или профиль могут изменить место контакта кромки с валом.

Замена и проверка

До извлечения старой манжеты запомните её ориентацию и глубину посадки. Очистите окружающую поверхность, чтобы грязь не попала внутрь. Снимайте уплотнение без царапин на валу и стенках отверстия. После снятия осмотрите дорожку контакта кромки, край посадочного отверстия и ближайший подшипник. Если есть задиры, заметная канавка или люфт, причину нужно устранить до установки новой манжеты.

Рабочую кромку подготавливают к монтажу в соответствии с требованиями механизма; сухой пуск может ускорить её износ. При прохождении через резьбу, шлицы или острые уступы кромку защищают от порезов. Манжету запрессовывают ровно, подходящей оправкой с усилием на наружную обойму. Нельзя давить на мягкую уплотняющую часть или забивать деталь с перекосом: это нарушает форму и прилегание.

После сборки проверяют отсутствие перекоса и утечки масла при пробной работе. Слишком свободная посадка оставляет путь для течи по наружному контуру, а чрезмерный натяг способен деформировать манжету. Неверная глубина установки смещает кромку с нужной дорожки. Если масло появляется снова, проверьте место утечки и состояние сопряжённых поверхностей, прежде чем повторно менять уплотнение.
