Выжимной подшипник сцепления для мототрактора AMG

Выжимной подшипник для мототрактора AMG работает в механизме выключения сцепления. Он передаёт усилие от привода к вращающимся деталям сцепления и позволяет разъединить двигатель с трансмиссией при переключении передач или остановке. От состояния подшипника зависит, насколько ровно происходит выжим: заедание и повреждение контактных поверхностей мешают нормальной работе механизма.

Конструкция и причины замены

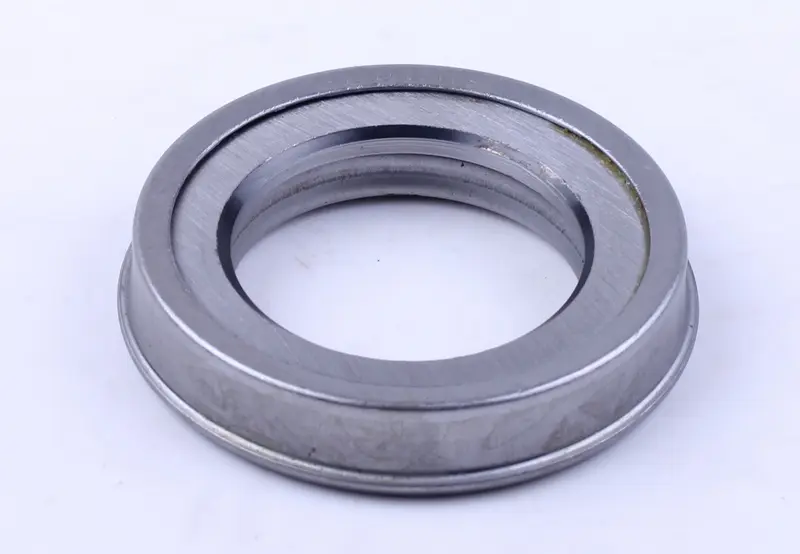

Деталь имеет кольцевую форму, центральное отверстие и ступенчатый наружный профиль с выступающим бортиком. При подборе важны не только диаметры, но и высота, форма опорных поверхностей и положение выступов. Подшипник должен правильно разместиться в механизме и передавать усилие через предусмотренные для этого поверхности. Близкая по внешнему виду деталь может отличаться посадкой или рабочей высотой.

Повод проверить выжимной подшипник — шум, шорох или скрежет, возникающий либо усиливающийся при нажатии на педаль сцепления. Толчки при выжиме, неравномерное вращение снятой детали, заедание и заметный люфт также требуют внимания. Эти признаки оценивают вместе с состоянием привода: тяжёлая педаль или неполное выключение сцепления могут быть связаны с вилкой, направляющей и регулировкой, поэтому замену выбирают после проверки причины неисправности.

Как сверить со снятой деталью

Начните с обозначения подшипника и каталога конкретного мототрактора, затем сравните посадочные размеры. Измерьте внутренний и наружный диаметры, общую высоту и размеры ступеней. Сопоставьте профиль со стороны опоры и со стороны контакта со сцеплением, а также способ удержания в держателе. Если старый подшипник разрушен или сильно изношен, проверяйте размеры по исправным посадочным поверхностям и документации механизма.

Неверная высота меняет положение выжимного механизма и может привести к постоянному поджатию сцепления либо недостаточному ходу выключения. Ошибка в посадочном диаметре вызывает перекос, свободное перемещение или мешает установить деталь. Подшипник должен соответствовать держателю и контактной поверхности сцепления; возможность надеть его на посадочное место сама по себе ещё не подтверждает правильность подбора.

На что обратить внимание при установке

Работу выполняют при остановленном двигателе и надёжно зафиксированной технике. После получения доступа к сцеплению запоминают ориентацию подшипника и расположение креплений, снимают изношенную деталь и очищают посадочное место. Одновременно осматривают держатель, направляющую, вилку выключения и поверхности сцепления, с которыми соприкасается подшипник. Повреждённые фиксаторы и изношенные сопряжённые детали заменяют по результатам осмотра: перекос или заедание рядом сокращают срок службы нового подшипника.

При посадке усилие прикладывают к соответствующей посадочной поверхности, не передавая его через тела качения. Не забивают деталь ударами и не используют крепёж, чтобы стянуть несовпадающие посадки. Смазку применяют только там и в таком количестве, как предусмотрено конструкцией сцепления; на фрикционные поверхности она попадать не должна. После сборки проверяют свободное перемещение механизма, устанавливают предусмотренный изготовителем свободный ход привода и убеждаются, что сцепление полностью включается и выключается без постороннего шума.
