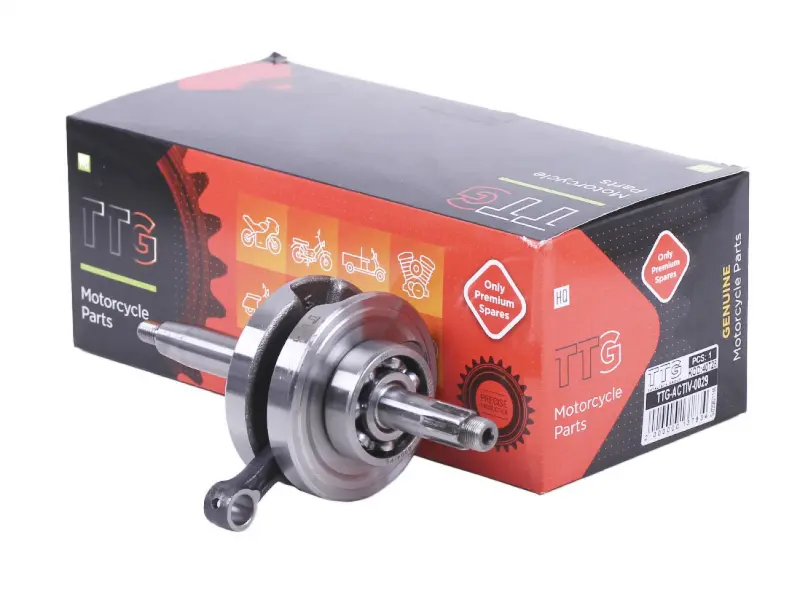

Коленвал Delta 70 TTG AMG-3

Коленвал Delta 70 TTG AMG-3 предназначен для ремонта кривошипно-шатунного механизма двигателя. Через шатун он принимает усилие от поршня и преобразует его возвратно-поступательное движение во вращение. От состояния коленвала зависят ровная работа двигателя, уровень вибраций и сохранность опорных подшипников. Его меняют при повреждении посадочных поверхностей, нарушении геометрии или износе соединения с шатуном, когда дальнейшее использование требует ремонта механизма.

Конструкция и причины замены

Конструкция включает щёки коленвала, выходящие по обе стороны концы вала и шатун. На одном из концов установлен открытый шариковый подшипник. Щёки связывают основные части коленвала, а смещённое относительно оси вращения соединение с шатуном обеспечивает ход поршня. При подборе имеет значение не только общая форма: расположение посадок, длина концов и устройство соединения с шатуном должны соответствовать двигателю.

Поводом проверить коленвал становятся стук из нижней части двигателя, усилившаяся вибрация, заедание при вращении и металлические частицы в масле. Эти признаки сами по себе не определяют неисправную деталь: после разборки оценивают подшипники, посадки и состояние шатуна. Радиальный люфт нижней головки шатуна, шероховатое движение и следы перегрева требуют особого внимания. Боковое перемещение шатуна проверяют отдельно и сравнивают с допусками двигателя, не принимая его автоматически за поломку.

Что сверить со снятым коленвалом

Ориентируйтесь на обозначение двигателя и непосредственное сравнение деталей. Проверьте общую длину вала, диаметры и расположение посадочных мест под подшипники и уплотнения, форму обоих концов, резьбу и места фиксации устанавливаемых на вал деталей. Сравните положение щёк и размеры шатуна, включая верхнюю головку под поршневой палец. Совпадение одного посадочного диаметра ещё не означает, что весь коленвал подойдёт.

Отдельно проверяют ход поршня и соответствие шатуна прежней конструкции: ошибка здесь влияет на положение поршня в цилиндре. Размеры подшипников и сальников сверяют по маркировке снятых деталей и ремонтным данным двигателя. Несовпадение длины или формы конца вала может помешать установке сопрягаемой детали, а неверное положение посадки — вызвать осевое смещение, трение или утечку масла.

Особенности установки

Замена требует разборки двигателя и доступа к опорам коленвала в картере. При демонтаже используют подходящие съёмники, сохраняя посадочные поверхности корпуса. Одновременно осматривают коренные подшипники, сальники, поршневой палец и верхнюю головку шатуна. Подшипники с шумом, люфтом или заеданием заменяют; повреждённые уплотнения и нарушенные при разборке прокладки также требуют замены.

При сборке усилие прикладывают к соответствующей посадке, не передавая его через шарики подшипника или шатун. Удары по концам вала способны повредить резьбу и нарушить соосность. Трущиеся поверхности смазывают, крепёж затягивают по требованиям двигателя. До окончательной сборки проверяют свободное вращение, отсутствие задевания щёк за картер и допустимое осевое перемещение. Если появляется тугой ход, причину устраняют до запуска: работа с перекосом быстро повреждает опоры и сопряжённые детали.
