Замок зажигания (голый) Delta TTG AMG-3

Замок зажигания (голый) Delta TTG AMG-3 служит для включения и выключения зажигания ключом. Его меняют, когда изношен механизм под ключ или нарушена работа контактной части. Замок управляет соединением и размыканием контактов по схеме техники: от исправности этого соединения зависит, удастся ли включить зажигание и заглушить двигатель. Сам замок искру не формирует.

Устройство и признаки износа

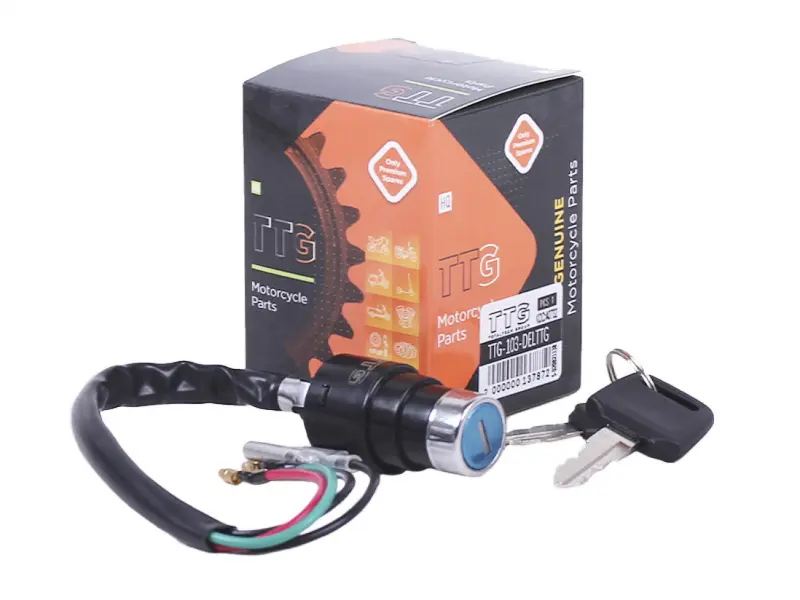

У замка цилиндрический корпус с ободком вокруг скважины и выведенными проводами. Механизм поворота ключа и контактная часть работают вместе: ключ задаёт положение, а контакты переключают подключённые провода. При подборе имеют значение обе части. Даже если корпус подходит по посадке, другое расположение выводов или порядок замыкания контактов может помешать правильному подключению.

Повод проверить замок — заедание ключа, заметный люфт, нечёткая фиксация положений или необходимость шевелить ключ, чтобы включилось зажигание. Нестабильный контакт также может проявляться перебоями при вибрации. Причиной замены бывает повреждение скважины, износ механизма или подгорание контактов. Силой проворачивать заедающий ключ не стоит: его можно сломать внутри замка.

Что сверить при подборе

Ориентир по применению — Delta. Сопоставьте снятый замок с новым по форме корпуса, способу крепления и глубине посадки. Проверьте, хватает ли места за панелью для корпуса и выхода проводов, доступна ли скважина после сборки. Проводка должна доставать до штатных соединений без натяжения. Совпадения внешней формы недостаточно, если крепление не удерживает замок или провод упирается в соседнюю деталь.

Отдельно сравните количество проводов, тип наконечников и схему их подключения. Цвет изоляции помогает ориентироваться, но не заменяет проверку назначения каждого вывода. Для проверки контактных пар используют схему техники и прозвонку отключённого замка в разных положениях ключа. Несовпадение схемы может привести к отсутствию зажигания, невозможности остановить двигатель ключом или короткому замыканию.

Замена и проверка

Перед снятием выключите зажигание и отключите аккумулятор, если он установлен. Зафиксируйте расположение соединений и прокладку проводов, затем отсоедините выводы и освободите крепление замка. Не вытягивайте наконечники за изоляцию. Осмотрите соседние соединения: окисление, ослабленные контакты, оплавленные оболочки и переломы проводов могут вызывать те же симптомы, что и неисправный замок. Повреждённые наконечники и участки изоляции нужно восстановить при замене.

Закрепите новый замок без перекоса и проложите провода так, чтобы их не пережимало панелью и не натягивало при повороте руля. Подключайте выводы после сверки схемы, затем восстановите питание. Проверьте свободный поворот ключа, фиксацию положений и включение и выключение зажигания. После запуска убедитесь, что двигатель глушится ключом. Если контакт пропадает при движении руля, проверьте прокладку и соединения проводов до дальнейшей эксплуатации.
