Ножка кикстартера Delta, Alpha (хром) TTG AMG-4

Ножка кикстартера Delta, Alpha (хром) TTG AMG-4 — наружный рычаг ножного запуска двигателя. Она устанавливается на вал кикстартера и передаёт усилие ноги механизму запуска. Такую деталь меняют при деформации рычага, повреждении посадочных шлицев или износе шарнира, когда опора для ноги заметно болтается и мешает уверенно нажимать на педаль.

Конструкция и работа

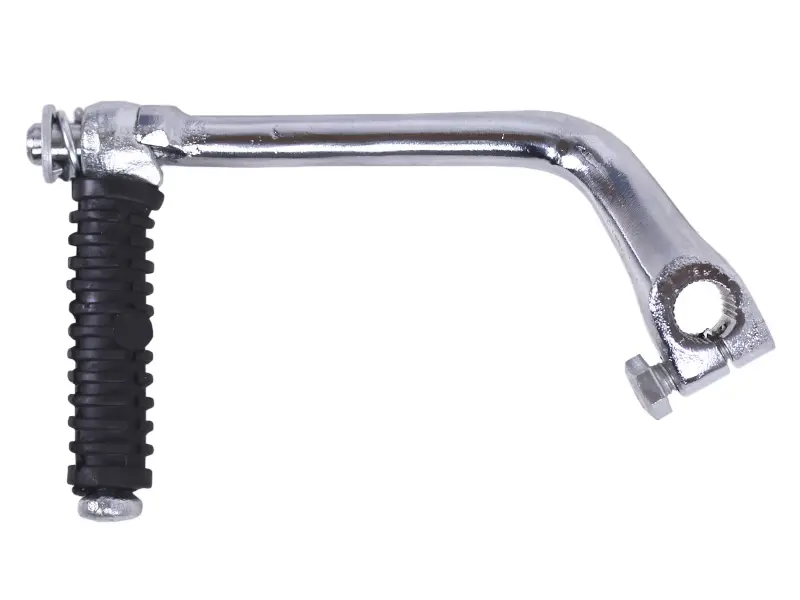

Рычаг имеет изогнутую форму, хромированное исполнение и чёрную ребристую накладку на опоре для ноги. На посадочном конце предусмотрены шлицевое отверстие, разрез зажима и стяжной болт. Шлицы передают вращение валу, а зажим удерживает ножку на месте. Шарнир позволяет складывать опору после запуска; его подвижность стоит проверять вместе с состоянием посадки.

Ребристая поверхность помогает удерживать подошву при нажатии. По мере износа накладки нога может соскальзывать, особенно если поверхность загрязнена. Погнутый рычаг способен задевать соседние детали, а разбитый шарнир — давать лишний боковой ход. Если ножка проворачивается относительно вала, дальнейшие попытки запуска могут повредить оставшиеся грани шлицев. Одной затяжкой болта сильно изношенную посадку не восстановить.

Что сверить со снятой ножкой

При подборе учитывайте не только название техники, но и фактическое соединение с валом. Сравните старую и новую ножки в одинаковом положении: подходящая посадка должна сочетаться с нужным вылетом и изгибом рычага. Ошибка в форме может ограничить ход педали или помешать ей складываться.

• Сверьте посадочный диаметр и профиль шлицев: ножка должна садиться на вал без перекоса и чрезмерного усилия.
• Сопоставьте длину, изгиб и вылет рычага относительно места крепления. Проверьте свободное пространство возле крышки двигателя, подножки и других соседних деталей.
• Сравните расположение зажима и стяжного болта, а также способ фиксации на валу.
• Проверьте положение опоры для ноги в разложенном и сложенном состоянии: она должна быть удобна для нажатия и не мешать при движении.

Замена и проверка

Работу выполняют при заглушённом двигателе на устойчиво установленной технике. До снятия полезно отметить исходное положение рычага на валу, если он стоял правильно. Ослабьте крепление, при необходимости полностью извлеките стяжной болт и снимите ножку без ударов по валу. Очистите доступные шлицы и осмотрите их: замятые, скруглённые или отсутствующие грани требуют внимания к самому валу. Новая ножка на повреждённой посадке тоже может получить люфт.

Установите рычаг с учётом его полного рабочего хода и затяните крепление по требованиям к конкретной технике. Не подгоняйте несовпадающие шлицы забиванием и не компенсируйте неподходящую посадку чрезмерной затяжкой. Проверьте состояние резьбы болта, работу шарнира и отсутствие трещин возле зажима; повреждённый крепёж замените. После установки убедитесь, что рычаг не смещается относительно вала, свободно проходит нужную траекторию и возвращается в исходное положение. Если возврат затруднён, сначала выясните причину заедания, а затем пользуйтесь ножным запуском.
