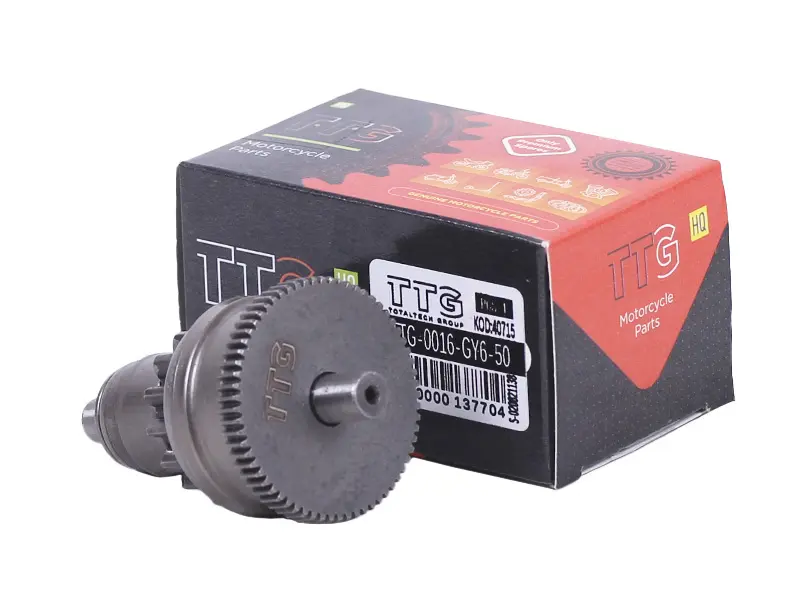

Бендикс стартера 4T GY6 50 TTG AMG-4

Бендикс стартера 4T GY6 50 TTG AMG-4 передаёт вращение от электростартера к механизму запуска двигателя. Он нужен, чтобы стартер мог прокрутить двигатель при пуске, а после запуска привод не оставался под нагрузкой от работающего мотора. Обозначение 4T указывает на четырёхтактный двигатель. Деталь меняют при износе зубьев, заедании механизма или нарушении передачи вращения.

Устройство и признаки износа

Бендикс объединяет зубчатые части и осевой механизм привода. В его конструкции есть большая шестерня с наружными зубьями, меньшая зубчатая часть и выступающие концы оси. На боковой поверхности большой шестерни нанесена маркировка TTG. При подборе важна вся геометрия детали: совпадения только наружного диаметра большой шестерни недостаточно для правильной работы в зацеплении.

Повод проверить бендикс — стартер слышно, но двигатель не прокручивается, привод срабатывает через раз либо при пуске появляются скрежет и удары. На снятой детали обращают внимание на сколы, замятые края зубьев, заметный люфт и заедание подвижных частей. Загрязнение и износ опор также могут мешать нормальному срабатыванию. Такие симптомы сами по себе не доказывают неисправность бендикса: одновременно проверяют состояние сопряжённых шестерён и посадочных мест.

Что сверить при подборе

Ориентир по применению — обозначение двигателя GY6 50. Сопоставьте новый бендикс со снятым: общую длину, диаметры и длину опорных концов оси, размеры обеих зубчатых частей, число зубьев и их расположение относительно опор. Удобнее сравнивать детали рядом, а посадочные размеры проверять измерительным инструментом. Отдельно оцените форму торцов и положение уступов: они определяют, как привод разместится между опорами.

Бендикс должен подходить к ответным шестерням и свободно размещаться в предусмотренном для него пространстве. Ошибка по длине может привести к зажатию оси при закрытии крышки, а несовпадение зубчатых частей — к неполному зацеплению, шуму и повреждению зубьев. Не пытайтесь компенсировать несоответствие принудительной затяжкой крышки или случайными шайбами: сначала установите причину, по которой деталь не садится на место.

Замена и проверка

Работу начинают с отключения аккумулятора и получения доступа к приводу стартера. До снятия запоминают положение бендикса, втулок, шайб и других деталей, если они предусмотрены конструкцией. Посадочные места очищают, опоры осматривают на выработку, а ответные зубья — на сколы и замятие. Повреждённая сопряжённая шестерня способна быстро испортить новый привод, поэтому её состояние проверяют до сборки.

Новый бендикс устанавливают в штатное положение без ударов по оси и зубьям. Порядок смазывания и затяжки крепежа выбирают по руководству двигателя: заполнять механизм густой смазкой наугад не стоит, поскольку она может затруднить перемещение и удерживать грязь. До окончательной сборки проверяют посадку в опорах и отсутствие закусывания. После закрытия крышки выполняют короткий пробный запуск. Если слышен скрежет или стартер вращается без прокручивания двигателя, дальнейшие попытки прекращают и проверяют установку и зацепление.
