Маховик (обгонная муфта) Yamaha JOG 90 3WF, Stels 50 2T AMG-3

Маховик с обгонной муфтой для Yamaha JOG 90 3WF и Stels 50 2T предназначен для механизма запуска двигателя скутера. Обозначение 2T означает двухтактный двигатель. При запуске муфта передаёт вращение от стартерного привода к коленчатому валу, а после пуска позволяет двигателю вращаться без постоянного привода стартера. Исправная муфта нужна, чтобы стартер уверенно прокручивал двигатель и разобщался с ним после запуска.

Конструкция и работа

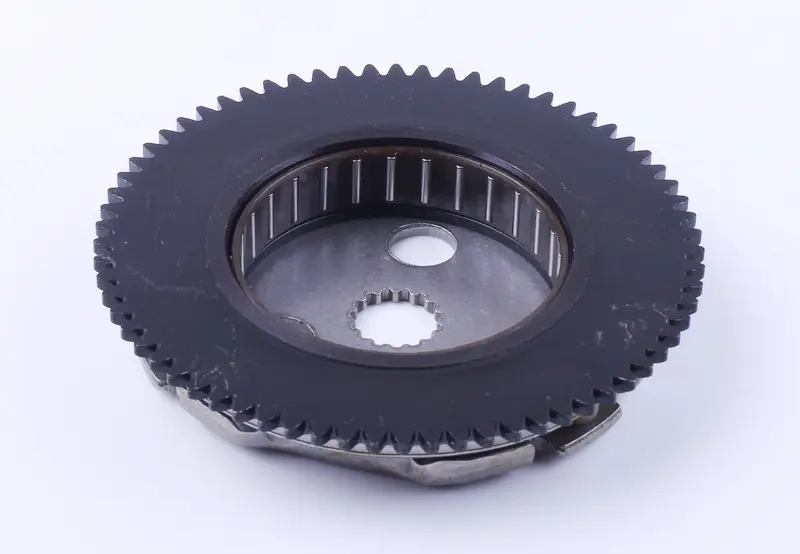

Деталь имеет наружный зубчатый венец, углублённую центральную часть и шлицевое посадочное отверстие. Внутри кольцевой части расположены ролики, на внутренней площадке есть круглое отверстие. При подборе учитывают всю геометрию: похожий наружный венец ещё не означает, что совпадут посадка и положение детали относительно соседних частей привода.

Работа обгонной муфты основана на передаче вращения в одном направлении и свободном ходе в другом. Повреждение контактных поверхностей или нарушение работы механизма может привести к проскальзыванию при пуске либо к затруднённому разобщению. Зубья венца также должны нормально входить в зацепление: сколы и заметная выработка мешают передаче усилия и ускоряют износ сопряжённой шестерни.

Когда нужна замена

Повод проверить муфту — стартер вращается, но двигатель прокручивается с пропусками или совсем не проворачивается. Другие признаки: треск в стартерном приводе, рывки при зацеплении, заедание свободного хода. Эти симптомы сами по себе не доказывают неисправность именно муфты. После разборки проверяют зубья, шлицы, контактные поверхности и сопряжённые детали, чтобы установить причину сбоя.

Что сверить при подборе

Сравните снятую деталь с заменой по наружному диаметру, общей высоте, числу и профилю зубьев венца. Отдельно проверьте диаметр посадки, число и форму шлицев, глубину центральной части и расположение отверстий. Полезно измерить положение венца относительно посадочной плоскости: от него зависит правильное зацепление с соседней шестернёй.

Учитывайте направление срабатывания муфты и устройство стартерного привода конкретного двигателя. Деталь должна садиться без перекоса и чрезмерного усилия. Несовпадение шлицев нельзя исправлять затяжкой крепежа, а неподходящую высоту — случайными шайбами: это меняет взаимное положение деталей, создаёт осевой зажим или оставляет лишний люфт.

Установка и проверка

Замену выполняют при выключенном зажигании, исключив случайное включение стартера. При разборке сохраняют порядок шайб, втулок и стопорных деталей, если они предусмотрены конструкцией. После снятия очищают посадочные поверхности и осматривают ответную шестерню, шлицы вала и опорные поверхности. Повреждённые сопряжённые детали устраняют одновременно с причиной износа муфты.

Устанавливают маховик с подходящим инструментом, без ударов по зубчатому венцу. Порядок сборки, способ смазки и момент затяжки выбирают по руководству конкретного двигателя. До пробного пуска проверяют посадку, отсутствие заедания и работу свободного хода. После сборки стартер должен прокручивать двигатель без пропусков и постороннего треска; если они остаются, дальнейшие попытки запуска прекращают и проверяют зацепление.
