Шпильки крепления двигателя на МТ с гайками, 2 шт. VDKI

Шпильки крепления двигателя на МТ с гайками, 2 шт. VDKI предназначены для замены крепежа, который удерживает двигатель в местах его установки на раме. Такое соединение должно сохранять затяжку при вибрации и нагрузках во время движения. Ослабленный или повреждённый крепёж допускает смещение двигателя и увеличивает нагрузку на посадочные отверстия и соседние крепления.

Конструкция и причины замены

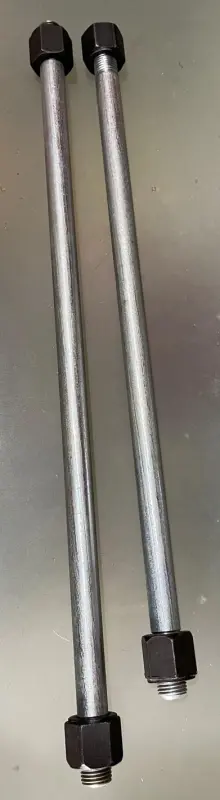

В комплект входят две длинные шпильки и четыре шестигранные гайки. У шпилек прямой гладкий стержень и резьбовые концы: стержень проходит через крепёжные отверстия, а гайки стягивают соединение с двух сторон. При подборе имеют значение не только общая длина, но и расположение резьбы относительно опорных поверхностей. Гайка должна прижимать крепление, а не останавливаться на конце резьбового участка раньше, чем соединение будет затянуто.

Поводом для замены служат изгиб шпильки, повреждённые витки, заметная выработка стержня в местах контакта с отверстиями или коррозия, мешающая нормальной сборке. Гайки со смятыми гранями и сорванной резьбой также требуют замены. Стук, следы перемещения возле креплений и повторное ослабление затяжки — причины проверить соединение. Одной новой шпилькой нельзя устранить люфт, если разбиты отверстия или повреждены опоры.

Что сверить при подборе

Сопоставьте снятый крепёж с заменой по общей длине, диаметру гладкой части, диаметру и шагу резьбы, длине резьбовых участков с обоих концов. Каждую из двух шпилек проверяйте отдельно: ориентироваться только на одну деталь из пары недостаточно. Учитывайте толщину всего стягиваемого соединения вместе со штатными шайбами и втулками, если они предусмотрены конструкцией. После сборки гайкам должно хватать резьбы для полноценного зацепления.

Слишком короткая шпилька не позволит правильно установить гайки, а лишняя длина может мешать соседним деталям. Несовпадение шага резьбы приводит к повреждению витков при попытке затянуть гайку силой. Меньший диаметр стержня создаёт лишний зазор в отверстиях; больший не позволит собрать крепление без вмешательства в его посадочные места. Размер ключа на гайке сам по себе не определяет совместимость резьбы.

Установка и проверка крепления

До снятия крепежа надёжно подоприте двигатель, чтобы его масса не нагружала извлекаемую шпильку. Сохраните порядок штатных шайб, втулок и проставок. Очистите доступные опорные поверхности, осмотрите отверстия, соседние крепления и детали, через которые проходит шпилька. Выработанные втулки и повреждённые шайбы стоит заменить вместе с крепежом, а трещины и деформации опор устранить до сборки.

Совместите отверстия положением двигателя и заведите шпильки без перекоса. Не используйте гайки, чтобы силой протянуть стержень через смещённые отверстия. Сначала наживите их от руки, затем затяните крепления в последовательности и с моментом, предусмотренными руководством по технике. Проверьте прилегание деталей и отсутствие контакта выступающих концов с соседними частями. Контроль затяжки после установки выполняйте по регламенту обслуживания.
