Карбюратор 4T CB/CG 150 PZ 27, ручной дроссель, VDK

Карбюратор 4T CB/CG 150 PZ 27 с ручным дросселем предназначен для приготовления топливно-воздушной смеси в четырёхтактном двигателе. Он дозирует поступление бензина в поток воздуха при запуске, на холостом ходу и при открытии газа. От состояния карбюратора зависят ровность работы мотора и его реакция на управление газом. Обозначение VDK сохранено в названии для различения товара.

Устройство и причины замены

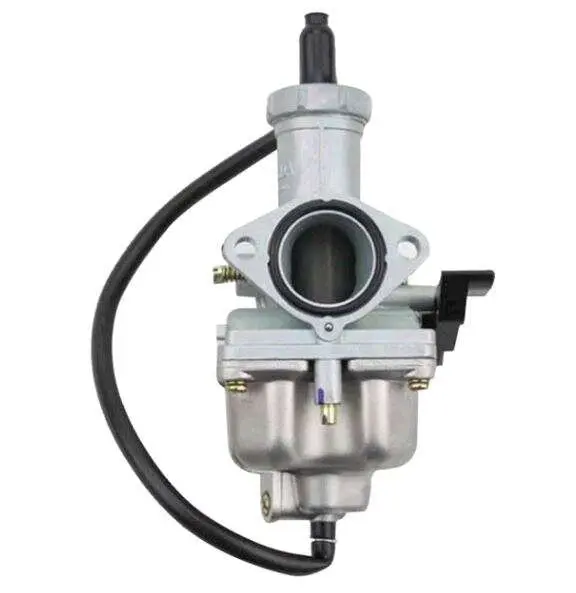

В нижней части корпуса находится поплавковая камера, сверху — крышка ввода троса. Со стороны впуска предусмотрен фланец с двумя крепёжными отверстиями и уплотнением вокруг проходного канала. Сбоку расположен рычаг ручного управления, снизу выведен шланг. При подборе имеет значение не только форма корпуса: расположение рычага, патрубков и троса должно позволять установить карбюратор без натяжения и помех со стороны соседних деталей.

Поводом проверить карбюратор становятся затруднённый запуск, неустойчивый холостой ход, провалы при открытии газа и подтекание бензина. Такие симптомы возможны при загрязнении каналов, нарушении работы поплавкового механизма или износе деталей дозирования, но сами по себе ещё не означают, что карбюратор нужно менять целиком. Замена особенно актуальна при повреждении корпуса, сорванной резьбе креплений или износе, который не удаётся устранить обслуживанием.

Что сверить со снятой деталью

Сопоставьте обозначение PZ 27, тип крепления к впуску, расстояние между крепёжными отверстиями и размеры присоединительных участков. Отдельно проверьте соединение с воздушным фильтром: патрубок должен садиться плотно, без перекоса и растягивания. Одного совпадения обозначения недостаточно, если отличаются крепления, проходные сечения или расположение органов управления.

Проверьте способ крепления наконечника троса газа, длину его свободной части и необходимый ход. После соединения заслонка должна двигаться свободно и возвращаться при отпускании ручки. Также сравните сторону расположения ручного рычага и доступ к нему после установки. Уточните назначение каждого штуцера и трассу шлангов: ошибочное подключение мешает подаче топлива, а пережатый отвод может нарушить работу поплавковой камеры.

Установка и проверка

Работайте на остывшем двигателе с перекрытой подачей топлива. Очистите место соединения, отсоедините трос и шланги, сохранив их расположение, затем снимите старый карбюратор. Осмотрите впускной патрубок, уплотнения, хомуты и топливный шланг. Затвердевшие, растрескавшиеся или деформированные детали стоит заменить вместе с карбюратором: подсос воздуха и утечки не устраняются одной заменой корпуса.

Закрепляйте фланец равномерно, не перетягивая крепёж. Подсоедините трос, убедитесь в свободном возврате заслонки и проложите шланги без перегибов и контакта с горячими поверхностями. После открытия подачи топлива проверьте герметичность соединений. На прогретом двигателе проверьте холостой ход и отклик на газ; настройку выполняйте по требованиям конкретного двигателя. Неподходящие соединения могут вызвать подсос воздуха или утечку бензина, а неверный ход троса — неполное закрытие заслонки и повышенные обороты.
