Рычаг декомпрессора с тросом AMG

Рычаг декомпрессора с тросом AMG служит для управления механизмом декомпрессии двигателя. Трос передаёт движение от рукоятки к механизму, который временно снижает сопротивление сжатию при запуске. Такой привод нужен, когда управление декомпрессором вынесено от двигателя к месту, удобному для оператора. Порядок его включения и отпускания зависит от конструкции двигателя.

Устройство привода

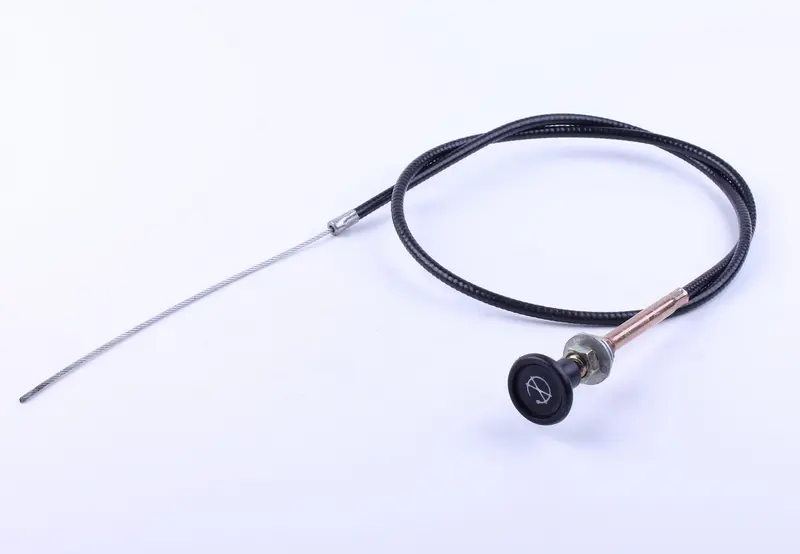

Управление выполнено с круглой чёрной рукояткой. Трос проходит в чёрной гибкой оболочке; со стороны рукоятки расположен резьбовой участок с гайкой и шайбой, а на противоположном конце выступает свободный участок внутреннего троса. При подборе имеют значение и крепление рукоятки, и соединение троса с механизмом: одинакового назначения недостаточно, чтобы детали подошли друг к другу.

Оболочка направляет трос и служит опорой при передаче усилия. Если её конец смещается в креплении, часть хода рукоятки теряется и декомпрессор может включаться не полностью. Перегибы и повреждения оболочки мешают тросу свободно двигаться, поэтому состояние наружной части привода так же существенно, как целостность самого троса.

Когда требуется замена

Повод осмотреть привод — заедание рукоятки, рывки при вытягивании, увеличившийся свободный ход или отсутствие реакции механизма на движение троса. Распушённые жилы, заломы, трещины оболочки и повреждённые наконечники также указывают на необходимость ремонта. Перед заменой проверьте, свободно ли перемещается сам механизм декомпрессора: тугой ход может быть связан не только с тросом.

Что сверить со снятой деталью

• Общую длину привода, длину оболочки и величину выступающего участка троса. Их должно хватать для штатной прокладки и присоединения к механизму.
• Форму обоих концов, способ фиксации троса и посадку наконечников оболочки в упорах.
• Размер резьбового крепления, посадочное отверстие и доступное место для рукоятки.
• Необходимый ход механизма и возможность выставить свободный ход по требованиям двигателя.

Слишком короткий привод окажется натянутым, а лишняя длина потребует изгибов, которые могут затруднить движение. Несовпадение креплений нельзя компенсировать натяжением троса: соединение должно удерживаться штатным способом. Неправильная регулировка способна оставить декомпрессор частично включённым либо не дать ему сработать при запуске.

Особенности установки

Работайте на остановленном остывшем двигателе, исключив случайный запуск. До снятия запомните маршрут оболочки и положение её упоров. Освободите крепления старого привода, установите рукоятку и проложите трос без резких перегибов, контакта с горячими поверхностями и движущимися деталями. Закрепите концы оболочки, соедините трос с декомпрессором и отрегулируйте ход согласно инструкции двигателя.

Одновременно осмотрите упоры оболочки, крепёж и возвратный механизм декомпрессора. Повреждённые крепления мешают правильно настроить даже новый трос. После сборки несколько раз переместите рукоятку при остановленном двигателе: привод должен двигаться без заеданий, включать декомпрессор и позволять ему полностью возвращаться в исходное положение.
