Подшипники рулевой колонки Delta (у) AMG

Подшипники рулевой колонки Delta (у) AMG служат опорами поворота передней вилки относительно рамы. Они позволяют рулю двигаться плавно и удерживают рулевой стержень от смещения при правильно отрегулированном зазоре. Состояние этих подшипников влияет на точность управления: люфт мешает выдерживать направление, а тугой ход затрудняет небольшие поправки рулём.

Конструкция и признаки износа

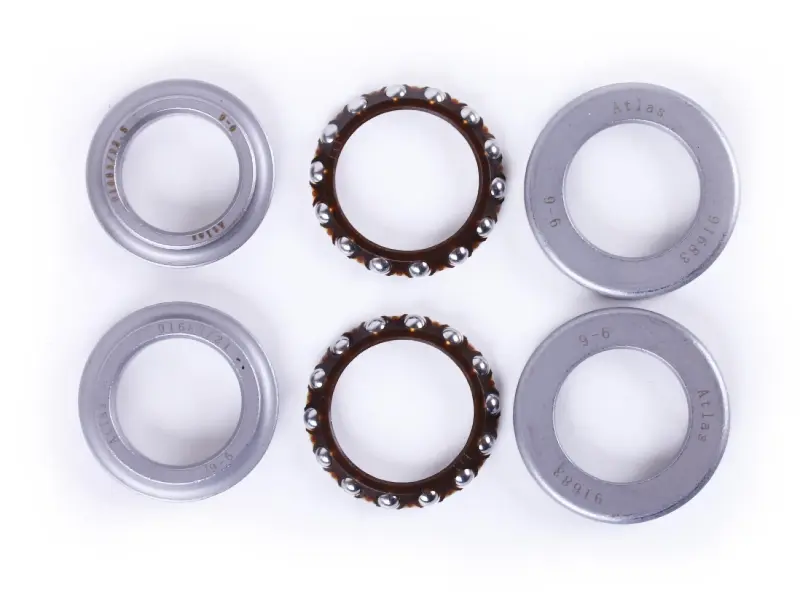

Здесь используется шариковая конструкция: шарики удерживаются кольцевыми сепараторами и катятся по дорожкам отдельных опорных колец. Сепаратор сохраняет взаимное расположение шариков, а кольца образуют поверхности качения. На кольцах нанесены обозначения Atlas и 9-6; их можно использовать как дополнительные ориентиры при сравнении со снятыми деталями, вместе с размерами и формой посадок.

Повод проверить подшипники — стук в области рулевой колонки при торможении или на неровностях, ощутимый люфт вилки относительно рамы, хруст либо заедание при повороте руля. Ещё один характерный признак — руль стремится задержаться в прямом положении и проходит через него с заметным усилием. Такие симптомы требуют осмотра: причиной могут быть как повреждённые дорожки качения, так и неправильная регулировка затяжки.

При разборке обращают внимание на вмятины, раковины, коррозию и следы выработки на кольцах, состояние шариков и целостность сепараторов. Недостаток смазки, попадание воды и грязи, длительная езда с люфтом или чрезмерная затяжка ускоряют износ. Если дорожки повреждены, одной регулировкой плавность вращения уже не восстановить. Изношенные кольца и шарики стоит менять совместно, чтобы новая поверхность не работала в паре с повреждённой.

Что сверить при подборе

Сопоставьте снятые верхнюю и нижнюю опоры отдельно: проверьте внутренние и наружные диаметры колец, их высоту, профиль дорожек и форму посадочных поверхностей. Также имеют значение размеры шариков и сепараторов, высота опор в сборе и расположение защитных деталей. Одинаковый наружный вид ещё не означает одинаковую посадку. Слишком высокие или низкие опоры могут помешать правильной сборке и регулировке колонки.

Сохраните порядок расположения снятых колец, шайб и пыльников, чтобы сравнивать каждую деталь с её местом в сборке. Посадочные поверхности на рулевом стержне и в раме должны удерживать кольца без перекоса и проворачивания. Если посадка разбита или повреждена, замена только подшипников не устранит причину люфта. Заодно осмотрите пыльники и уплотнения: повреждённая защита пропускает загрязнения к смазке и дорожкам.

Установка и проверка

Перед сборкой удаляют старую смазку и загрязнения, очищают посадки и наносят подходящую подшипниковую смазку на поверхности качения. Кольца устанавливают ровно, прикладывая усилие к устанавливаемому кольцу, без передачи ударов через шарики. Верхние и нижние детали размещают в соответствии с устройством колонки и сохранённым порядком разборки.

Затяжку регулируют по руководству техники: люфт должен исчезнуть, а руль — свободно поворачиваться без заеданий. После фиксации регулировки проверку повторяют, поскольку затяжка крепежа может изменить ход опор. Чрезмерный преднатяг вызывает тугое вращение и ускоренный износ; недостаточный оставляет удары и люфт. После короткой пробной поездки повторно проверяют плавность поворота и отсутствие стука.
