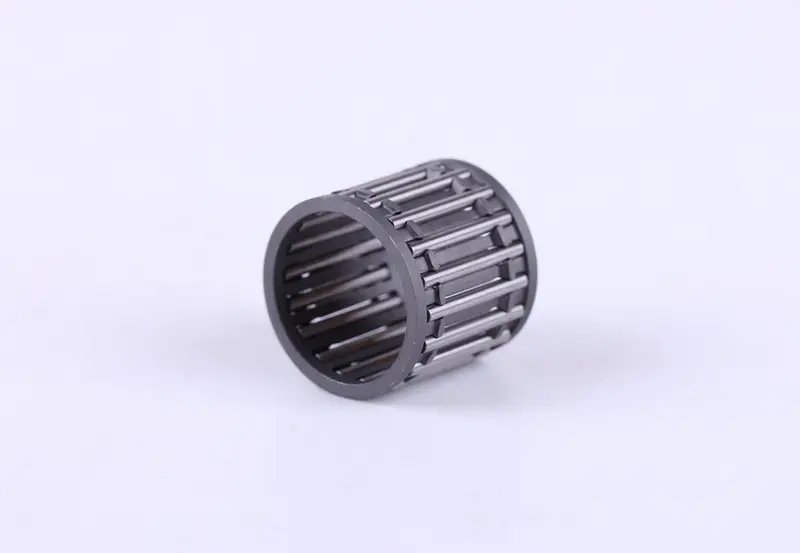

Подшипник игольчатый 20×24×22 DongFeng 354/404 AMG

Игольчатый подшипник 20×24×22 для DongFeng 354/404 служит опорой при относительном вращении деталей и воспринимает радиальную нагрузку. Длинные тонкие ролики перекатываются между сопряжёнными поверхностями, уменьшая трение. Такая конструкция позволяет разместить опору в небольшом зазоре между валом и охватывающей его деталью.

Конструкция

Подшипник выполнен в виде цилиндрического сепаратора с игольчатыми роликами, расположенными вдоль его оси. Сепаратор удерживает иглы на расстоянии друг от друга и направляет их при вращении. При подборе такого подшипника имеет значение не только размер самого комплекта роликов, но и состояние поверхностей, по которым они катятся: повреждённая дорожка быстро изнашивает новую деталь.

Когда нужна замена

Повод проверить подшипник — увеличившийся радиальный люфт, шероховатое вращение, заедание или посторонний шум в месте установки. После разборки обращают внимание на риски, раковины и следы перегрева на роликах, а также на трещины и деформацию сепаратора. Эти признаки помогают определить причину неисправности, но один лишь шум ещё не указывает однозначно на подшипник: нужно проверить и сопряжённые детали.

Типичные причины износа — недостаточная смазка, попадание грязи, перекос и повреждение посадочных поверхностей. Если устранить только люфт заменой подшипника, оставив задиры на дорожках или причину нехватки смазки, новая деталь может быстро получить такие же повреждения. При разборке стоит осмотреть вал, внутреннюю поверхность охватывающей детали и предусмотренные конструкцией уплотнения.

Что сверить при подборе

Ориентируйтесь на размерное обозначение 20×24×22 и снятый подшипник. Сравните внутренний и наружный диаметры, ширину, форму сепаратора и устройство опоры. Одного совпадения модели техники недостаточно: подшипник должен соответствовать конкретному месту установки. Размеры изношенного комплекта лучше сопоставлять с размерами посадок и обозначением штатной детали.

Проверьте, где проходят дорожки качения и как подшипник ограничен от осевого смещения. Если рядом стоят дистанционные шайбы, втулки или стопорные кольца, сохраните порядок их расположения и оцените износ. Слишком большой зазор оставит люфт и ударную нагрузку, а недостаточный зазор или лишняя ширина могут вызвать заедание и нагрев после сборки.

Установка и проверка

Разбирая соединение, запомните положение подшипника и соседних деталей. Очистите посадки от старой смазки и загрязнений, осмотрите дорожки качения. Вал или втулку с глубокими задирами и заметной выработкой необходимо восстановить либо заменить по требованиям ремонта этого соединения. Повреждённые уплотнения также меняют, чтобы сохранить смазку и ограничить попадание грязи.

Перед сборкой нанесите смазочный материал, предусмотренный для механизма. Устанавливайте сепаратор без перекоса, не бейте по иглам и не проталкивайте его через заусенцы. После установки крепежа и фиксаторов проверьте плавность вращения и отсутствие заеданий. Если соединение стало тугим или люфт сохранился, проверьте размеры, посадки и последовательность сборки до запуска техники.
