Топливный патрубок от фильтра к насосу Xingtai 120 AMG

Топливный патрубок Xingtai 120 AMG соединяет фильтр с насосом и служит для подачи топлива между ними. Его заменяют при повреждении шланга или нарушении герметичности соединений. Для этого участка топливной системы важны свободный проход топлива и плотная посадка наконечников: утечка либо подсос воздуха могут вызвать перебои подачи и затруднить запуск двигателя.

Конструкция и причины замены

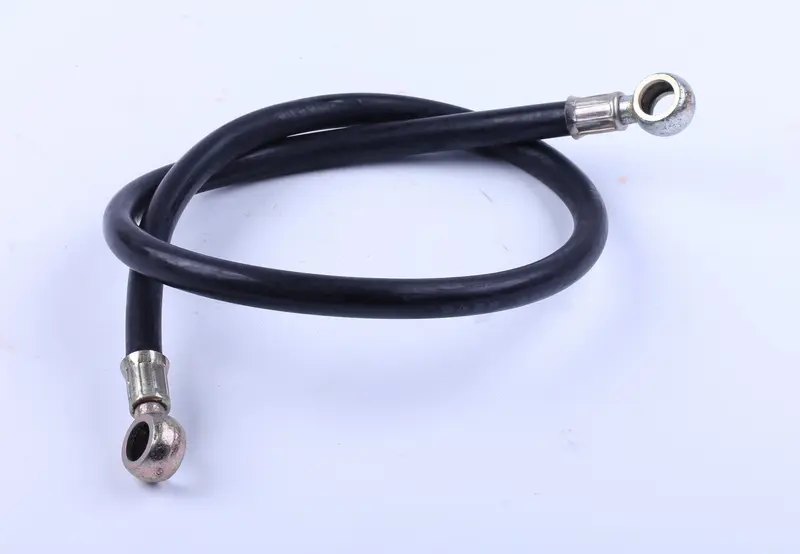

Патрубок выполнен в виде гибкого чёрного шланга с двумя кольцевыми наконечниками. Места соединения шланга с наконечниками охвачены обжимными втулками. При подборе имеют значение не только отверстия в кольцах, но и положение наконечников относительно друг друга: от него зависит, удастся ли уложить шланг без перекручивания и натяжения возле соединений.

Поводом для замены становятся трещины, потёртости, заломы, затвердевание шланга и следы топлива возле обжима. Отдельно проверяют кольцевые наконечники: деформация или повреждение уплотняемых поверхностей мешают получить герметичное соединение. Влажный стык не всегда означает повреждение самого патрубка — причиной могут быть уплотнения или крепёж. Их состояние стоит оценить до разборки, чтобы заменить действительно изношенные детали.

Что сверить при подборе

Сравните патрубок со снятой деталью по длине, диаметру проходных отверстий, толщине колец и расположению наконечников. Длина должна позволять сохранить штатный маршрут: короткий шланг тянет соединения, а лишняя петля может задевать соседние детали. Измеряйте снятый патрубок вдоль шланга, а не по расстоянию между концами свёрнутой детали. Одинаковый внешний диаметр шлангов ещё не подтверждает совпадение их соединительных размеров.

Проверьте соответствие колец штатным полым болтам и посадочным местам фильтра и насоса. Наконечники должны прилегать ровно, без попытки подтянуть их крепежом из неудобного положения. Также оцените свободное место для изгиба у каждого конца. Если отверстие или толщина кольца отличаются, соединение может собраться неправильно даже при подходящей длине шланга; компенсировать такое несоответствие случайными шайбами не стоит.

Особенности установки

Работу выполняют на остановленном и остывшем двигателе, исключив источники огня. Подачу топлива перекрывают предусмотренным для техники способом, место вокруг соединений очищают, а остатки топлива собирают в подходящую ёмкость. При снятии запоминают маршрут шланга и расположение уплотнений. Открытые отверстия защищают от грязи; рядом осматривают крепления, полые болты и поверхности, к которым прилегают кольца.

Повреждённые уплотнения заменяют подходящими по конструкции и размеру. Патрубок укладывают без перегибов, контакта с горячими поверхностями и трения о кромки. Соединения затягивают по требованиям к соответствующему крепежу техники, не проворачивая шланг вместе с наконечником. После восстановления подачи топлива проверяют сухость стыков; если система требует удаления воздуха, выполняют предусмотренную изготовителем процедуру. Проверку повторяют после запуска: мокрые соединения и натянутый шланг требуют устранения причины до дальнейшей работы.
