Крышка корпуса переднего приводного моста Jinma 200/204/240/244 AMG

Крышка корпуса переднего приводного моста Jinma 200/204/240/244 AMG закрывает проём корпуса и вместе с уплотнением стыка помогает удерживать смазку внутри, защищая внутреннюю полость от грязи и воды. Её меняют при повреждении самой крышки, нарушении плоскости прилегания или дефектах крепёжных мест, из-за которых соединение перестаёт плотно закрываться.

Конструкция и прилегание

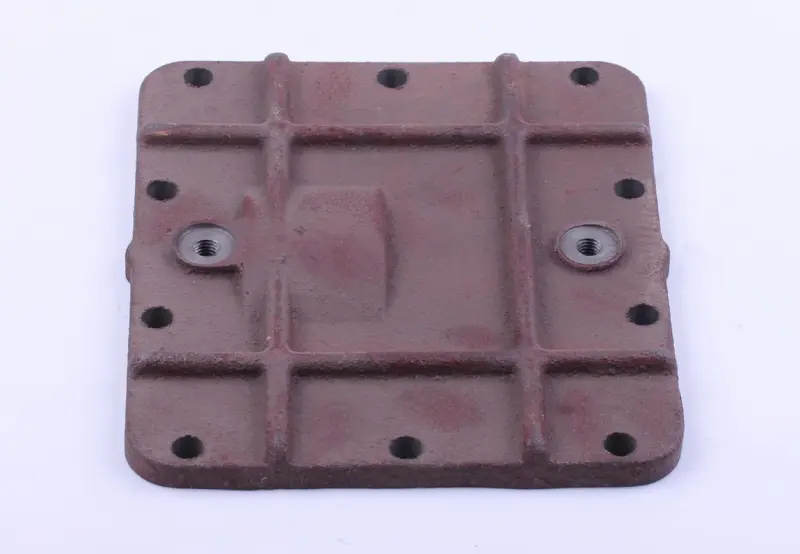

Крышка имеет прямоугольный контур со скруглёнными углами, рёбра на наружной поверхности и отверстия под крепёж по периметру. На поверхности также расположены два выступающих участка с резьбовыми отверстиями. При подборе нужно учитывать все эти элементы: совпадения общего контура недостаточно, если отверстия смещены или отличается расположение выступов. Рёбра придают крышке жёсткость, но не позволяют компенсировать перекос при установке затяжкой болтов.

Когда требуется замена

Повод снять и проверить крышку — трещины, сколы возле отверстий, следы удара и повторное появление масла по стыку. Течь сама по себе ещё не означает, что крышка повреждена: причиной бывает изношенное уплотнение, загрязнение сопрягаемых поверхностей или ослабление крепежа. Если после очистки обнаружены трещины либо деформация привалочной поверхности, замена одного уплотнения не устранит причину утечки. Повреждённая резьба также требует оценки, особенно если крепёж больше не удерживается в своём отверстии.

Что сверить со снятой крышкой

Сравните наружные размеры, форму прилегающей к корпусу части, число и расположение крепёжных отверстий, расстояния между их центрами. Отдельно проверьте толщину в местах крепления, положение резьбовых отверстий и параметры их резьбы. Обратная сторона должна соответствовать посадочному месту и не мешать деталям внутри корпуса. Полезно сопоставить обе крышки непосредственно: деталь, которая совпала лишь по двум отверстиям, может не сесть по остальному периметру. Неподходящую крышку нельзя притягивать болтами с усилием или дорабатывать отверстия ради совмещения.

Установка и проверка стыка

Перед снятием очистите корпус вокруг соединения, чтобы грязь не попала внутрь. Если смазка находится выше проёма, предварительно слейте её в чистую подходящую ёмкость. После демонтажа аккуратно удалите остатки старого уплотнения, не повреждая сопрягаемую поверхность. Осмотрите кромку корпуса, резьбу и крепёж: сколы, вытянутые болты и повреждённые витки помешают правильно прижать новую крышку. Уплотнение подбирают по устройству штатного соединения; способ герметизации и момент затяжки берут из руководства по конкретному мосту.

Крышку сначала устанавливают без перекоса и наживляют весь крепёж вручную. Затем болты подтягивают постепенно и равномерно, соблюдая предусмотренный порядок. Избыточная затяжка может повредить резьбу, уплотнение или саму крышку. После сборки восстановите уровень смазки, если её сливали, очистите наружную сторону стыка и проверьте соединение после короткой работы техники. Свежие следы масла требуют проверки посадки и уплотнения: постоянное подтягивание крепежа не исправит неверно подобранную деталь.
