Правая крышка сцепления Active для двигателя 152FMH

Правая крышка сцепления Active для двигателя 152FMH

Крышка предназначена для правой стороны двигателя 152FMH, применяемого на мопедах семейства Active. Она закрывает боковую полость картера в зоне механизма сцепления, защищает расположенные внутри детали от загрязнения и механического воздействия, а при правильной установке участвует в герметизации соединения. Такая запчасть нужна при повреждении штатной крышки, деформации привалочной поверхности, разрушении крепежных участков или восстановлении разобранного двигателя.

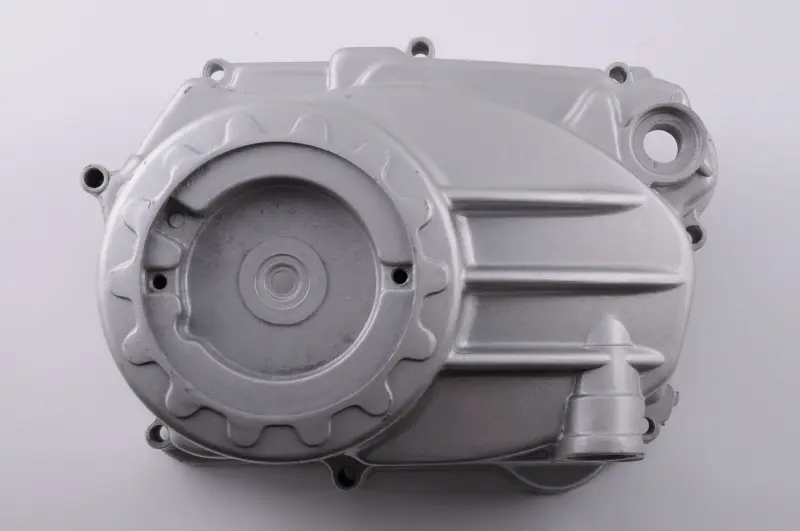

Корпус выполнен в характерной для Active конфигурации: с круглой центральной зоной, наружными ребрами и несколькими точками крепления по периметру. Геометрия крышки рассчитана на размещение справа и должна совпадать с ответной плоскостью картера, расположением резьбовых отверстий и выходами сопряженных деталей. Обозначение 152FMH является основным ориентиром при подборе, однако одной общей формы двигателя недостаточно: в продаже встречаются отличающиеся исполнения правых крышек для автоматических, полуавтоматических и механических вариантов сцепления.

Что проверить перед выбором

• Обозначение двигателя. Сверьте модель 152FMH с данными установленного мотора, а не только с названием мопеда.
• Контур и крепление. Сопоставьте форму привалочной плоскости, число и расположение отверстий, приливов и направляющих участков со снятой крышкой.
• Исполнение механизма. Проверьте расположение круглой зоны сцепления, отверстий под валы и деталей привода. Крышки сходного внешнего размера могут различаться внутренней геометрией.
• Сопряженные компоненты. До монтажа убедитесь, что посадочные места, уплотнения и приводные детали соответствуют вашей модификации двигателя.

Назначение и причины замены

Крышка не передает вращающий момент между двигателем и трансмиссией: ее задача — закрывать правую часть картера и обеспечивать правильное размещение предусмотренных конструкцией сопряжений. Замена требуется, если корпус получил трещину после удара, крепежное ухо откололось, резьбовой участок поврежден либо плоскость соединения перестала прилегать равномерно. Следы масла по стыку не всегда означают необходимость менять сам корпус: причиной также могут быть старое уплотнение, загрязнение поверхности или неравномерно затянутый крепеж. Перед покупкой стоит определить источник проблемы, чтобы ремонт устранил неисправность, а не только ее внешнее проявление.

Рекомендации по установке

Монтаж выполняют на очищенную и неповрежденную ответную поверхность. Остатки прежнего уплотнения удаляют аккуратно, не оставляя глубоких царапин на плоскости картера. Перед окончательной фиксацией проверяют свободное совмещение крышки с направляющими и внутренними деталями: притягивать несовпавший корпус болтами нельзя. Крепеж затягивают равномерно в соответствии с требованиями производителя двигателя, поскольку перекос способен вызвать неплотный стык или повредить крепежные участки.

Уплотнение, сальники, втулки, крепеж и детали механизма следует подбирать отдельно по фактической комплектации ремонтируемого двигателя. После сборки проверяют работу привода сцепления, отсутствие заеданий и состояние стыка. Эта правая крышка подходит для ремонта Active с двигателем 152FMH при полном совпадении конфигурации; наиболее надежный способ выбора — сопоставить двигатель и геометрию демонтированной детали до начала установки.
