Шестерня задней передачи ведущая Z-28/31 для Foton 244, Jinma 244/264 AMG

Ведущая шестерня задней передачи Z-28/31 для Foton 244, Jinma 244/264 AMG — деталь коробки передач, которая участвует в передаче вращения при движении назад. Её меняют при повреждении зубьев, износе внутреннего зацепления или нарушении посадки. Для ремонта важны не только обозначение шестерни, но и совпадение её геометрии со снятой деталью: внешне близкие детали могут по-разному садиться на вал и входить в зацепление.

Конструкция и работа

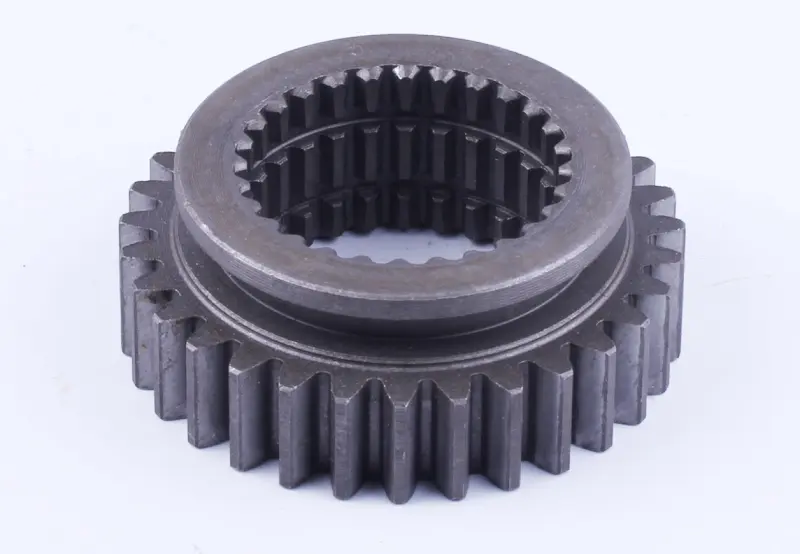

Шестерня имеет наружный прямозубый венец, центральное отверстие с внутренними зубьями и выступающую кольцевую часть. На наружной поверхности предусмотрена кольцевая проточка. При подборе учитывают расположение этих участков относительно друг друга: от него зависят положение детали в коробке и совмещение с соседними элементами.

Наружные зубья передают усилие через зацепление с другой шестернёй. Повреждения их рабочих поверхностей нарушают равномерность контакта и увеличивают нагрузку на оставшиеся участки зубьев. Состояние внутреннего профиля тоже имеет значение: износ сопряжения может сопровождаться люфтом и ударами при изменении нагрузки.

Когда нужна замена

Повод осмотреть шестерню — появившиеся при движении назад стук, хруст или необычный гул. Такие симптомы сами по себе не определяют неисправную деталь: при разборке проверяют зубчатую пару и опоры валов. На снятой шестерне ищут сколы, трещины, выкрашивание рабочих поверхностей, задиры и заметно истончённые зубья. Отдельно осматривают внутреннее зацепление и посадочные участки.

К повреждениям могут приводить ударные нагрузки, включение передачи при неполной остановке вращающихся деталей, недостаточная смазка и перекос из-за изношенных опор. Если оставить причину неисправности, новая шестерня тоже будет работать с повышенной нагрузкой. Поэтому вместе с ней осматривают сопряжённую шестерню, вал, подшипники и детали осевой фиксации.

Что сверить при подборе

Сопоставьте обозначение Z-28/31, наружный зубчатый венец и внутренний профиль со снятой шестернёй. Проверьте число зубьев на каждом участке, наружный диаметр, общую ширину, размеры центрального отверстия и высоту выступающей части. Сравните положение и ширину кольцевой проточки, форму торцов и посадочных поверхностей. Если прежняя деталь разрушена, используйте каталог именно установленной коробки передач.

Одного совпадения диаметра недостаточно. Различия в зубчатом профиле мешают правильному контакту, а несоответствие ширины или посадки может вызвать заедание, лишний осевой ход либо смещение венца относительно ответной шестерни. Не подгоняйте неподходящую деталь ударами или стачиванием зубьев.

Установка и проверка

Замену выполняют с разборкой коробки в порядке, предусмотренном для её конструкции. При снятии сохраняют последовательность втулок, шайб и фиксаторов, отмечают ориентацию шестерни. Перед сборкой очищают сопряжения и удаляют обломки старых зубьев. Повреждённые соседние детали заменяют, а посадку проверяют без принудительного перекоса.

После сборки контролируют осевую фиксацию, свободное вращение и правильность зацепления по требованиям коробки. Проверку механизма переключения проводят при остановленном двигателе. Затем восстанавливают предусмотренную смазку и выполняют пробную работу без резкой нагрузки, обращая внимание на посторонний шум и заедание.
