Шестерня ведущая ВОМ 540 об/мин Jinma 404 AMG

Ведущая шестерня ВОМ 540 об/мин для Jinma 404 передаёт вращение в механизме привода вала отбора мощности. ВОМ служит для привода подключённого оборудования, а исправное зубчатое зацепление позволяет передавать ему крутящий момент. Обозначение 540 об/мин относится к режиму вала отбора мощности и само по себе не задаёт частоту вращения этой шестерни. В обозначении детали сохранён код AMG.

Конструкция и причины замены

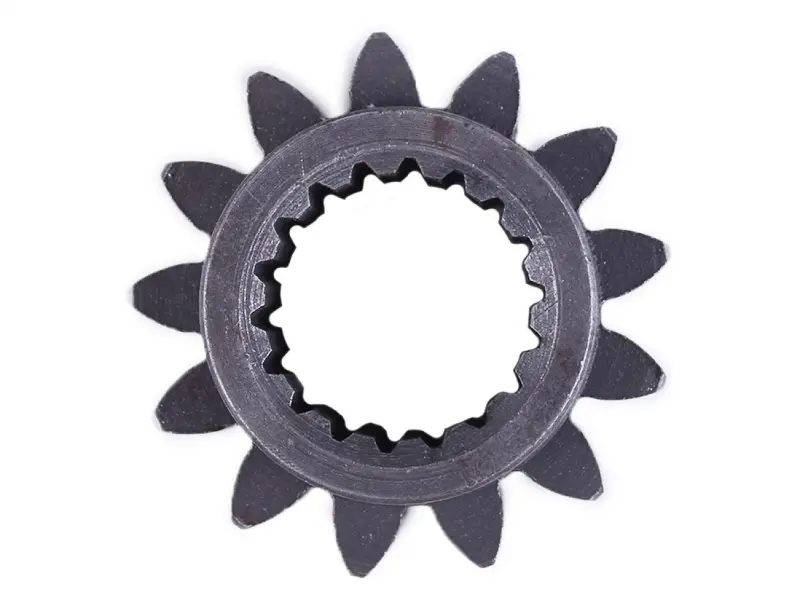

Шестерня имеет наружные зубья и центральное отверстие с внутренними шлицами. Зубчатый венец работает в паре с ответной шестернёй, а шлицы связывают деталь с валом для передачи вращения. При подборе имеют значение обе поверхности: совпадения наружного контура недостаточно, если профиль посадки отличается.

Причиной замены могут стать сколы зубьев, трещины, выкрашивание рабочих поверхностей и заметная выработка внутренних шлицев. Повышенный шум при работе ВОМ, стук под нагрузкой или увеличенный люфт служат поводом проверить зацепление. По одному звуку неисправность не определяют: похожие симптомы возможны при износе ответной шестерни, подшипников или посадочных поверхностей вала.

Что сверить при подборе

Сравнивайте новую шестерню со снятой деталью и каталогом конкретной модификации трактора. Сверьте число и профиль наружных зубьев, наружный диаметр, ширину венца и общую толщину. Для центрального отверстия проверьте число шлицев, их профиль и посадочные размеры. Даже небольшое отличие этих параметров может помешать сборке или изменить работу зацепления.

Отдельно сопоставьте форму торцов, выступы и положение венца относительно посадки. Уточните место детали в схеме привода: ведущая и ведомая шестерни выполняют разные роли и не становятся взаимозаменяемыми только из-за близких размеров. Режим 540 об/мин помогает определить нужную часть механизма, но не заменяет проверку геометрии и каталожного соответствия.

Установка и проверка

Замену выполняют при остановленном двигателе, отключённом приводе и исключённом случайном запуске. При разборке сохраняют порядок расположения втулок, шайб и деталей фиксации, если они предусмотрены конструкцией. После снятия шестерни очищают посадку и осматривают шлицы вала, ответный зубчатый венец, подшипники и фиксаторы. Повреждённые сопряжённые детали могут быстро вывести новую шестерню из строя, поэтому их заменяют по результатам осмотра.

Шестерню устанавливают с соблюдением ориентации и способа фиксации, предусмотренных руководством по ремонту. Не компенсируйте несовпадение посадки ударами по зубьям или доработкой шлицев. После сборки проверяют предусмотренные зазоры, отсутствие закусывания и правильность фиксации. Контрольный запуск проводят после восстановления смазки и закрытия корпуса, сначала без нагрузки. Неправильная посадка или зацепление могут вызвать шум, ускоренный износ зубьев и повреждение сопряжённых деталей.
