Стартер 12V Z-11 QDJ1321J СF3B24T AMG

Стартер 12V Z-11 QDJ1321J СF3B24T AMG предназначен для прокручивания двигателя при запуске. Он передаёт вращение через приводную шестерню на зубчатый венец маховика, пока двигатель не начнёт работать самостоятельно. При подборе замены нужно сопоставить не только обозначение стартера, но и его крепление, привод и расположение выводов: внешне близкие корпуса могут иметь разные посадочные параметры.

Устройство и обозначения

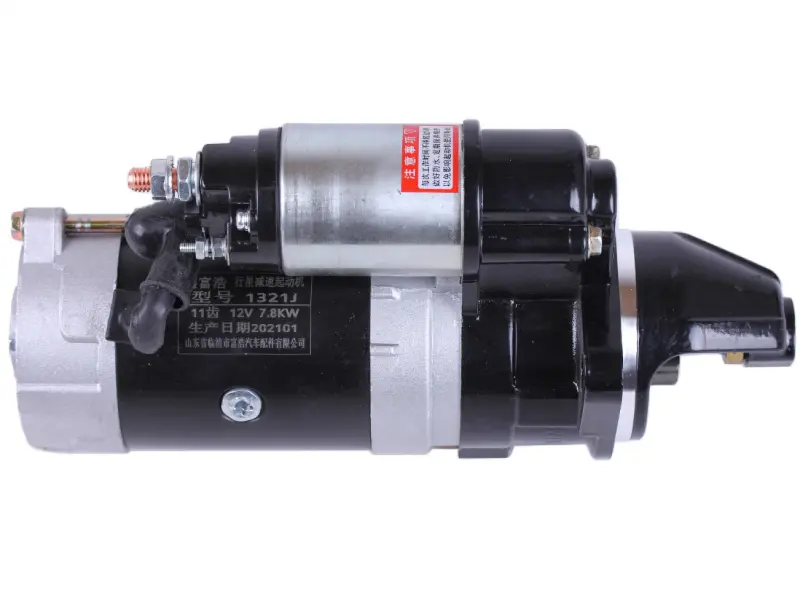

У стартера цилиндрический корпус электродвигателя, сверху расположено втягивающее реле с контактными выводами, со стороны привода — выступающий защитный корпус. Втягивающее реле вводит шестерню в зацепление и включает питание электродвигателя. После запуска привод должен выйти из зацепления, чтобы работающий двигатель не раскручивал стартер.

Напряжение питания — 12 В. Обозначение Z-11 соответствует шестерне с 11 зубьями; на табличке также нанесено «11齿». Число зубьев необходимо сверять со снятым стартером, но одного совпадения недостаточно: значение имеют размеры и положение шестерни относительно крепёжной плоскости. Другие читаемые обозначения на корпусе — «1321J» и «202101». Полное обозначение для подбора — QDJ1321J; код СF3B24T также стоит сопоставить с обозначениями заменяемой детали.

Когда нужна замена

Повод проверить стартер — медленное прокручивание двигателя, щелчки без вращения, периодические отказы запуска или вращение электродвигателя без проворачивания маховика. Скрежет при включении может сопровождать износ зубьев или неправильное зацепление. Такие признаки не всегда означают поломку самого стартера: разряженный аккумулятор, слабое соединение силового кабеля и плохой контакт массы дают сходные симптомы.

К замене могут привести износ щёток и опор вала, повреждение обмоток, подгорание контактов втягивающего реле или неисправность привода. Длительное непрерывное прокручивание перегревает стартер. Если двигатель не запускается, между попытками выдерживают паузы согласно инструкции техники, а причину затруднённого пуска устраняют отдельно.

Что сверить при подборе

• Напряжение бортовой системы и обозначения снятого стартера.
• Количество и расположение крепёжных отверстий, посадочный поясок и форму фланца.
• Число зубьев, диаметр шестерни, её вылет и направление вращения по технической документации.
• Положение втягивающего реле, контактных выводов и свободное место для корпуса и кабелей.

Установка и проверка

Работу начинают с отключения аккумулятора, первым снимают минусовой провод. Подключения помечают, затем отсоединяют провода и снимают стартер, поддерживая его корпус. Посадочную поверхность очищают; рядом осматривают зубья венца маховика, силовой кабель, наконечники и провод массы. Повреждённый венец способен быстро испортить шестерню нового стартера.

Стартер должен сесть на своё место без перекоса и подтягивания крепежом через зазор. Крепёж затягивают по требованиям техники, провода укладывают без натяжения и касания подвижных частей. После подключения аккумулятора проверяют коротким пуском, уверенно ли прокручивается двигатель и прекращается ли работа стартера при отпускании управления. Скрежет или задержка отключения требуют остановить проверку: неверное положение привода повреждает зубья и перегружает стартер.
