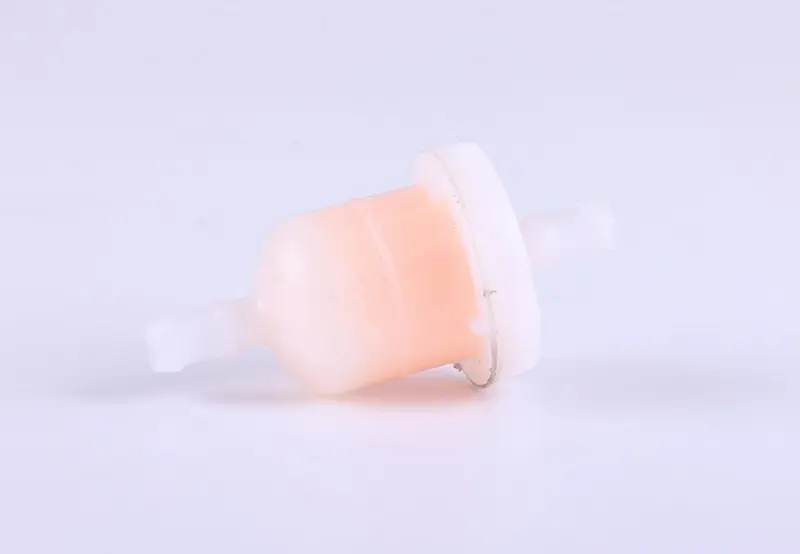

Фильтр топливный цилиндрический с бумажным элементом (№002) AMG-2

Цилиндрический топливный фильтр с бумажным элементом (№002) AMG-2 предназначен для задержания механических загрязнений в потоке топлива. Его устанавливают в топливную магистраль, чтобы частицы из бака и шлангов не проходили дальше к системе питания двигателя. Фильтр помогает защищать небольшие проходные отверстия от засорения, но сам постепенно накапливает загрязнения и требует замены.

Конструкция и работа

Внутри цилиндрического корпуса расположен бумажный фильтрующий элемент. Для подключения шлангов предусмотрены два штуцера на противоположных концах корпуса. Такая форма позволяет включить фильтр непосредственно в разрыв топливного шланга. При размещении нужно оставить достаточно места не только для корпуса, но и для свободного подхода шлангов: резкий перегиб рядом со штуцером может ограничить подачу топлива даже с новым фильтром.

Когда нужна замена

По мере засорения бумажного элемента топливу становится труднее проходить через фильтр. Возможные признаки ограничения подачи — перебои в работе двигателя, потеря тяги под нагрузкой и остановка после непродолжительной работы. Эти симптомы бывают и при других неисправностях, поэтому их оценивают вместе с состоянием фильтра и магистрали. Трещины корпуса, повреждённые штуцеры или следы подтекания в местах соединений также требуют внимания: повреждённый фильтр оставлять в работе нельзя.

Загрязнённый бумажный элемент не стоит пытаться восстановить продувкой или промывкой растворителем: можно повредить фильтрующую структуру, не удалив накопившиеся частицы. Если новый фильтр быстро загрязняется снова, стоит проверить, откуда поступает грязь. При замене осматривают соседние участки топливного шланга и крепления; потрескавшиеся, задубевшие или растянутые на концах шланги меняют вместе с ненадёжными хомутами.

Что сверить при подборе

Сравните со снятым фильтром диаметр и форму штуцеров, длину корпуса, его поперечный размер и расположение подключений. Шланг должен плотно садиться на штуцер без чрезмерного растяжения. Слишком свободное соединение может подтекать, а слишком тугое затрудняет монтаж и нагружает штуцер. Проверьте также, помещается ли корпус в отведённом месте и не натягиваются ли шланги после подключения.

Одного сходства формы недостаточно: фильтр подбирают с учётом типа топлива, способа его подачи и требований системы питания к пропускной способности и рабочему давлению. Эти параметры сверяют с документацией техники и заменяемого фильтра. Неподходящий фильтр может ограничить поступление топлива либо оказаться непригодным для условий работы магистрали. Обозначение №002 сохраняют при сопоставлении товара, но не используют вместо проверки размеров и назначения.

Установка и проверка

Работайте на остывшем двигателе, вдали от открытого огня. Перекройте подачу топлива, а в системе под давлением предварительно сбросьте его по инструкции техники. Очистите места подключения, снимите старый фильтр и не допускайте попадания грязи в открытые шланги. Если на корпусе нового фильтра есть стрелка потока, ориентируйте её по направлению движения топлива. Наденьте шланги на штуцеры и закрепите подходящими хомутами, не деформируя соединения. Корпус разместите вдали от горячих и подвижных деталей. После восстановления подачи проверьте сухость всех соединений; при подтекании запуск двигателя отложите до устранения причины.
