Шестерня ведомая ВОМ Z-32/37 Ø40/Ø116 мм Foton 244, Jinma 244/264 AMG

Ведомая шестерня ВОМ для Foton 244, Jinma 244/264 служит для передачи вращения в механизме вала отбора мощности. Через этот механизм привод получает подключённое оборудование. При повреждении зубьев нарушается зацепление: появляются удары, посторонний шум и неравномерная передача нагрузки. Замена изношенной шестерни помогает восстановить работу передачи при условии исправности сопряжённых деталей.

Конструкция и обозначения

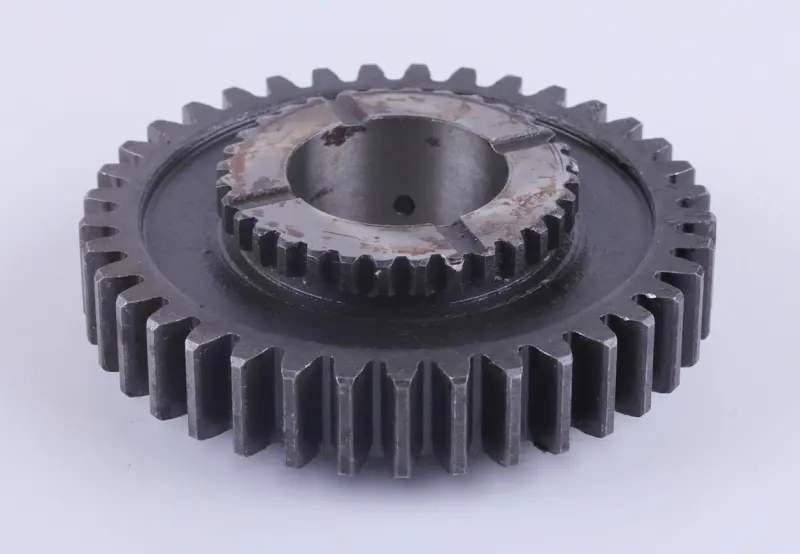

Шестерня имеет большой наружный зубчатый венец, выступающую центральную часть с меньшим зубчатым венцом и сквозное посадочное отверстие. На торце центральной части выполнены пазы. При подборе нужно учитывать не только наружный размер, но и взаимное расположение этих элементов: деталь должна занять своё место в механизме и правильно сопрягаться с соседними деталями.

Обозначение Z-32/37 указывает на числа зубьев 32 и 37. Размерная запись Ø40/Ø116 мм содержит два диаметра — 40 и 116 мм. При сравнении со снятой шестернёй сверяйте оба венца и соответствующие диаметры, а также общую толщину, высоту выступающей части, форму отверстия и торцевых пазов. Сохранённое обозначение AMG дополняет наименование детали.

Когда требуется замена

Основания для замены — сколотые или сломанные зубья, трещины, выраженные раковины на контактных поверхностях, задиры и неравномерная выработка. Повреждение посадочной поверхности также требует внимания: при нарушенной посадке шестерня может работать с перекосом, увеличивая нагрузку на зубья и опоры. Шум сам по себе не определяет неисправную деталь, поэтому вывод делают после осмотра разобранной передачи.

Ускоренный износ бывает связан с перегрузками, ударным включением, недостаточным смазыванием или попаданием частиц износа в зацепление. Вместе с шестернёй осматривают ответный зубчатый венец, вал, подшипники и элементы фиксации. Если оставить повреждённую ответную деталь или люфт в опорах, новая шестерня будет работать в тех же неблагоприятных условиях.

Что сверить при подборе

Сравните снятую деталь с заменой по числу зубьев каждого венца, их ширине и профилю, посадке на вал и положению относительно соседних деталей. Отдельно проверьте торцевые пазы и опорные поверхности. Совпадения двух диаметров недостаточно: разница в толщине или расположении венцов может помешать сборке либо привести к неполному зацеплению.

Установка и проверка

Замену выполняют при остановленном двигателе и отключённом приводе оборудования. До разборки отмечают ориентацию шестерни и порядок расположения втулок, шайб и фиксаторов, если они предусмотрены конструкцией. После снятия очищают место установки от загрязнений и металлических частиц, проверяют посадки и состояние сопряжённых поверхностей.

Шестерню устанавливают в предусмотренной ориентации подходящим инструментом, без ударов по зубьям. Изношенные фиксаторы и повреждённые уплотнения заменяют по состоянию. При сборке соблюдают требования руководства к посадке, зазорам и смазыванию. До запуска проверяют свободное вращение доступным для этого механизма способом, затем оценивают работу без нагрузки. Заедание, стук или затруднённое включение требуют остановки и проверки сборки: попытка приработать неправильно подобранную деталь под нагрузкой может повредить соседние зубья и опоры.
