Шестерня ведомая вала отбора мощности 540/730 Z-41 DongFeng 244/240 AMG

Ведомая шестерня вала отбора мощности 540/730 Z-41 предназначена для DongFeng 244/240. Она принимает вращение от сопряжённой шестерни и передаёт крутящий момент через шлицевое соединение на вал. От состояния зубьев и посадки зависит работа привода ВОМ под нагрузкой: повреждения в этих местах могут сопровождаться стуком, рывками и потерей передачи вращения.

Устройство и назначение

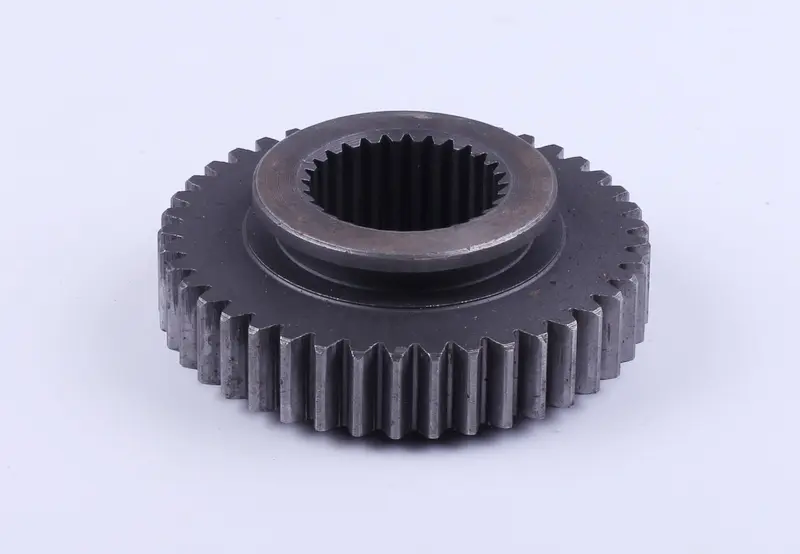

Шестерня имеет наружные прямые зубья, центральное отверстие с внутренними шлицами и выступающую ступицу с кольцевой проточкой. Обозначение Z-41 указывает на 41 зуб. Наружный венец работает в зацеплении, а шлицы связывают шестерню с валом. Форма ступицы и её положение относительно венца важны при подборе: деталь должна занять предусмотренное место в механизме и правильно совместиться с соседними деталями.

Когда требуется замена

Поводом для проверки служат усилившийся гул, повторяющийся стук при работе ВОМ и заметный люфт соединения. При разборке осматривают боковые поверхности зубьев, их вершины и основания. Сколы, трещины, выкрашивание, глубокие задиры и выраженная неравномерная выработка требуют внимания. Внутренние шлицы проверяют отдельно: смятые грани и изношенный профиль ухудшают передачу усилия даже при целом наружном венце. Один только шум не доказывает неисправность шестерни — его причиной могут быть также подшипники или сопряжённые детали.

Что сверить при подборе

Сопоставьте обозначение 540/730 и число зубьев со снятой шестернёй и документацией на механизм. Совпадения числа зубьев недостаточно: для правильного зацепления должны соответствовать профиль зуба и размеры венца. Ошибка может привести к тугому вращению, неправильному контакту зубьев и ускоренному износу пары.

• Сверьте наружный диаметр, ширину зубчатого венца и общую высоту детали.
• Проверьте число и профиль внутренних шлицев, а также размеры посадочного отверстия.
• Сравните выступ ступицы, расположение кольцевой проточки и расстояния до опорных торцов.
• Убедитесь, что способ фиксации и положение шестерни на валу соответствуют снятой детали.

Установка и проверка

Замену выполняют при остановленном двигателе и отключённом приводе ВОМ, исключив случайный запуск. После доступа к механизму фиксируют положение шестерни и порядок расположения втулок, шайб и фиксаторов, если они предусмотрены конструкцией. Снимают крепление и извлекают деталь подходящим инструментом, не передавая удары через зубья. Посадочные поверхности очищают, а шлицы вала проверяют на задиры и износ: новая шестерня не устранит люфт повреждённого вала.

Одновременно осматривают ответную шестерню, подшипники и детали фиксации. Изношенную пару нельзя оставлять без оценки, иначе повреждённые зубья будут нагружать новый венец неравномерно. При сборке соблюдают исходную ориентацию детали, требования ремонтной документации к фиксации, зазорам и смазке. Шестерню не затягивают на место крепежом при несовпадении шлицев. После сборки проверяют свободное вращение и отсутствие заеданий, затем проводят пробное включение без нагрузки. Стук, тугой ход или рывки требуют остановки и повторной проверки сборки.
