Тумблер света для мототрактора AMG

Тумблер света для мототрактора AMG служит для управления освещением с места водителя. Его меняют, когда переключатель перестаёт устойчиво включать свет, заедает или имеет повреждённые выводы. При подборе нужно сопоставить не только корпус и ручку, но и схему работы контактов: одинаковое расположение креплений ещё не означает одинакового подключения.

Конструкция и подключение

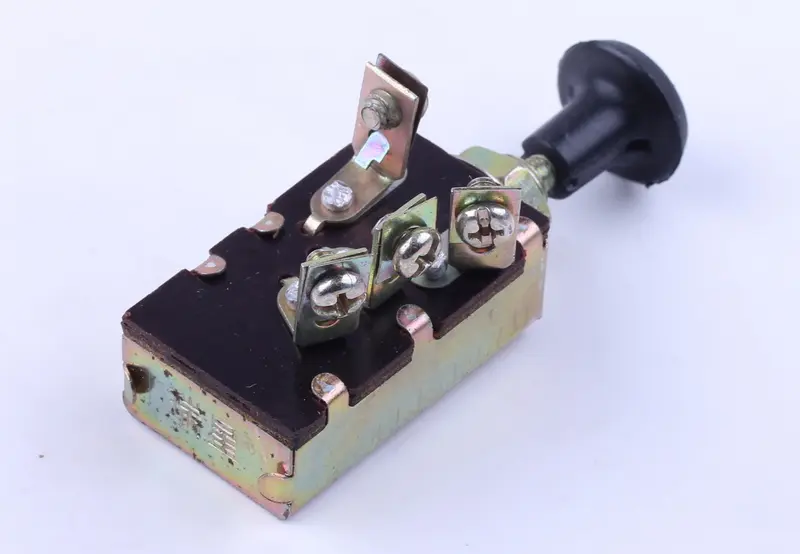

У переключателя прямоугольный корпус, круглая чёрная ручка на выступающем штоке и открытые винтовые выводы на основании. Возле штока расположен резьбовой участок с гайкой. Винтовые соединения позволяют закрепить подходящие наконечники проводов и отсоединить их при замене без разрезания проводки. При установке к выводам нужен доступ для инструмента, а за панелью должно оставаться место для проводов без натяжения и резкого перегиба.

Когда требуется замена

Повод проверить тумблер — мерцание света при касании ручки, пропадание освещения в выбранном положении, тугой ход или заметный люфт механизма. Потемневшие наконечники, следы нагрева и ослабленные винты также требуют внимания. Однако такие симптомы бывают и при плохом соединении проводов. Сначала осматривают клеммы и проверяют переключение контактов при отключённом питании: замена исправного тумблера не устранит повреждение проводки.

Что сверить со снятой деталью

• Форму и размеры корпуса, длину выступающей части и свободное пространство за панелью.
• Способ крепления, диаметр посадочного отверстия, резьбу и толщину панели в месте установки.
• Число и расположение выводов, обозначения контактов и соответствие наконечников проводов винтовым зажимам.
• Ход ручки, количество фиксируемых положений и контакты, которые соединяются в каждом из них.
• Соответствие допустимой нагрузки переключателя освещению и схеме подключения мототрактора.

Расположение проводов на прежнем тумблере полезно зафиксировать до разборки. Подключать новый только по принципу «провод на ближайший винт» нельзя: выводы с похожим расположением могут выполнять разные функции. Если в схеме предусмотрено реле света, сохраняют подключение через него. Ошибка в выборе контактной схемы может привести к неправильной работе освещения, а несоответствие нагрузки — к нагреву и подгоранию контактов.

Особенности установки

Работу начинают с отключения питания. Провода помечают, освобождают от выводов и снимают крепление старого переключателя. Попутно проверяют наконечники, изоляцию возле клемм и состояние посадочного места. Повреждённые наконечники и потрескавшуюся изоляцию приводят в порядок до подключения: новый тумблер не компенсирует слабый контакт. Корпус закрепляют без перекоса, оставляя ручке свободный ход.

Провода подключают по проверенной схеме и затягивают зажимы, не допуская проворачивания выводов. Оголённые участки соседних проводов не должны соприкасаться между собой или с металлическими частями панели. После сборки проверяют фиксацию корпуса, затем включают питание и проверяют свет во всех предусмотренных положениях. Если освещение прерывается от движения ручки или соединения нагреваются, питание отключают и проверяют подключение.
