Выключатель массы для мототрактора AMG

Выключатель массы для мототрактора AMG служит для отключения аккумулятора от бортовой проводки через провод массы. Он позволяет разъединить контакт при стоянке или подготовке к обслуживанию без регулярного снятия клеммы с батареи. Такой выключатель подбирают взамен повреждённого либо изношенного устройства, когда контакт пропадает, управление заедает или соединение заметно нагревается под нагрузкой.

Конструкция и управление

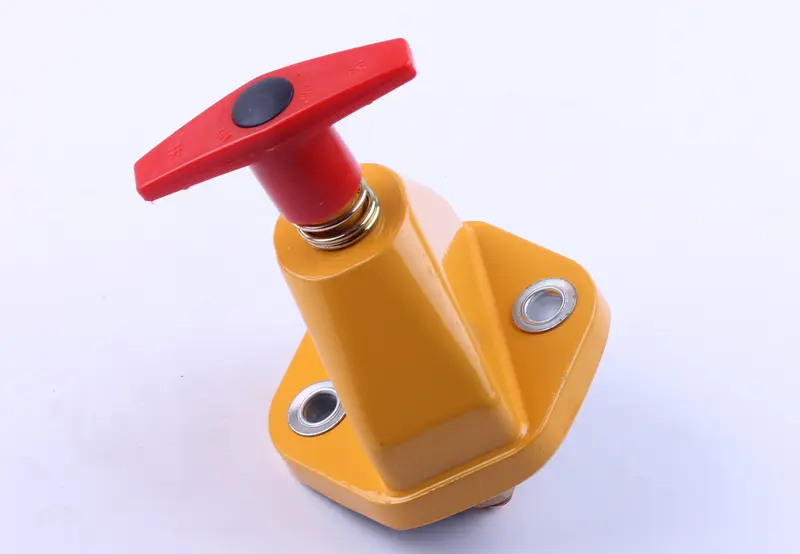

У выключателя жёлтый корпус с крепёжным основанием и красная поперечная рукоятка. В основании предусмотрены два отверстия с металлическими втулками, а под рукояткой расположена открытая пружина. При подборе нужно учитывать не только расположение креплений, но и место для руки: рукоятка должна оставаться доступной после установки, а соседние детали не должны мешать её перемещению. Провода при этом не должны тянуть корпус или ограничивать управление.

Когда нужна замена

Повод проверить выключатель — нестабильное питание, необходимость шевелить рукоятку для восстановления контакта, люфт, заедание или следы перегрева возле выводов. Повышенное сопротивление контактов может вызывать падение напряжения при запуске и нагрев соединений. Однако похожие симптомы возникают при ослабленных наконечниках и окислении проводов, поэтому сначала осматривают крепление кабелей и места их соединения. Замена одного выключателя не устранит неисправность повреждённого провода массы.

Что сверить при подборе

Сравните снятую деталь с новой по форме основания, расстоянию между крепёжными отверстиями, высоте корпуса и свободному месту вокруг рукоятки. Отдельно проверьте расположение и размеры силовых выводов, способ присоединения наконечников и направление подхода кабелей. Несовпадение этих параметров может потребовать натяжения проводов или привести к ненадёжному креплению. Корпус должен помещаться на штатной площадке без перекоса и упора в соседние детали.

Допустимые напряжение и ток выключателя должны соответствовать системе питания техники, включая нагрузку при запуске двигателя. Эти параметры сверяют по обозначениям старого устройства и технической документации. Одного сходства рукоятки и основания недостаточно для выбора: выключатель с неподходящей токовой нагрузкой может перегреваться даже при правильно затянутых соединениях.

Установка и проверка

Замену выполняют при остановленном двигателе, выключенном зажигании и отключённом аккумуляторе. До разборки отмечают расположение кабелей. Осматривают наконечники, изоляцию, крепёж и участок соединения провода массы с техникой; повреждённые наконечники и провода заменяют. Основание закрепляют без перекоса, кабели укладывают без натяжения и контакта с подвижными частями. Соединения затягивают с усилием, предусмотренным для соответствующего крепежа, не проворачивая выводы.

После подключения проверяют чёткое переключение и устойчивое питание во включённом положении, а в отключённом — разрыв соединения с массой. При пробном запуске обращают внимание на нагрев выводов и перебои питания. Выключателем массы не останавливают работающий двигатель: отключение батареи на ходу может нарушить работу зарядной системы и бортового оборудования.
