Тумблер выключения двигателя на руль мотоблока 168F AMG

Тумблер выключения двигателя на руль мотоблока 168F AMG служит для управления остановкой двигателя с места оператора. Его устанавливают на рукоятке управления, чтобы выключатель находился под рукой. При замене важны не только форма корпуса, но и крепление, длина провода и соответствие подключения штатной проводке: от этого зависит, будет ли двигатель правильно реагировать на переключение.

Конструкция и управление

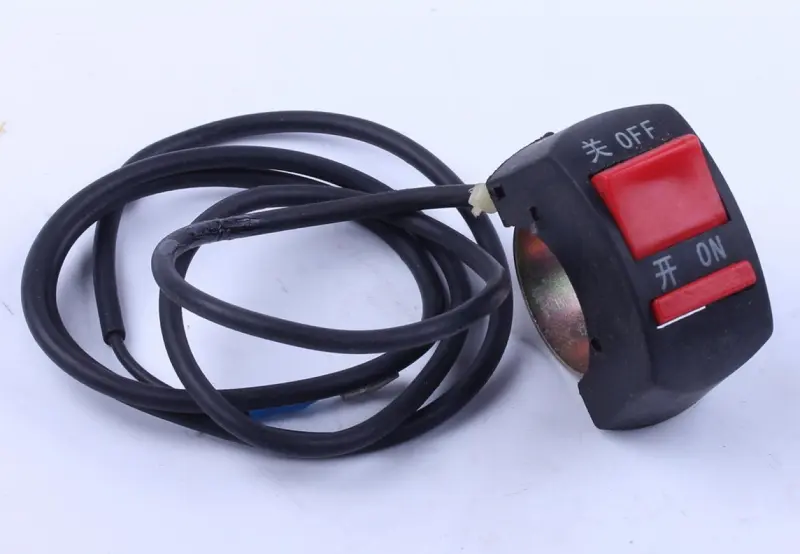

У тумблера чёрный корпус, красный орган переключения и выходящий из корпуса провод. Круглый охват крепления предназначен для установки на трубчатую часть руля. На корпус нанесены надписи «关 OFF» и «开 ON»: OFF обозначает выключение, ON — включённое положение. Эти обозначения помогают ориентироваться при работе, но перевод в ON сам по себе не запускает двигатель.

Такой выключатель заменяют при трещинах корпуса, повреждении крепления, заедании переключателя или ненадёжной фиксации его положения. Повод для проверки также возникает, если двигатель перестал останавливаться от тумблера либо реакция меняется при шевелении провода. Подобные симптомы могут быть связаны и с соединениями проводки, поэтому стоит осмотреть их вместе с выключателем.

Что сверить при подборе

Сравните деталь со снятым тумблером по форме посадочного охвата и способу затяжки на руле. Корпус должен закрепляться без проворачивания и не мешать рычагам, тросам и хвату руки. Слишком свободное крепление заставляет придерживать выключатель при работе, а попытка стянуть неподходящий охват может повредить корпус.

• Проверьте, хватает ли длины провода до штатного места подключения с учётом прокладки вдоль рукоятки.
• Сопоставьте число проводников, окончания проводов и ответные соединения. Один цвет изоляции не подтверждает правильность подключения.
• Сверьте порядок работы контактов в положениях ON и OFF со штатным выключателем или схемой техники.
• Убедитесь, что провод выходит в удобную сторону и не перегибается сразу у корпуса.

Внешне одинаковые тумблеры могут по-разному переключать контакты. Ошибка при подборе способна привести к отсутствию запуска или невозможности заглушить двигатель штатным способом. Поэтому форму и надписи нужно проверять вместе с подключением, а не использовать как единственный ориентир.

Установка и проверка

Меняйте тумблер при остановленном и остывшем двигателе, исключив случайный запуск. До отсоединения старого выключателя зафиксируйте расположение его проводов. Снимите крепление, отсоедините окончания без рывков за провод и установите новый корпус так, чтобы до переключателя было удобно дотянуться. Затягивайте крепление без деформации корпуса.

Проложите провод по штатному маршруту, оставив запас для движения рукоятки и регулировок. Уберите его от горячих поверхностей, подвижных деталей и острых кромок. Одновременно осмотрите ответные контакты, изоляцию и фиксаторы проводки: окисленные соединения, надрывы и ослабленные держатели стоит устранить при замене. После сборки проверьте устойчивость крепления и остановку двигателя тумблером в безопасных условиях, до начала работы под нагрузкой.
