Топливопроводы высокого давления JD495 AMG, комплект 4 шт.

Топливопроводы высокого давления JD495 AMG — комплект из четырёх трубок для подачи топлива от топливного насоса высокого давления к форсункам. Они соединяют выходы насоса с форсунками и удерживают топливо в герметичном тракте во время впрыска. Нарушение герметичности такого соединения может сопровождаться утечкой, затруднённым запуском и неравномерной работой двигателя.

Конструкция и назначение

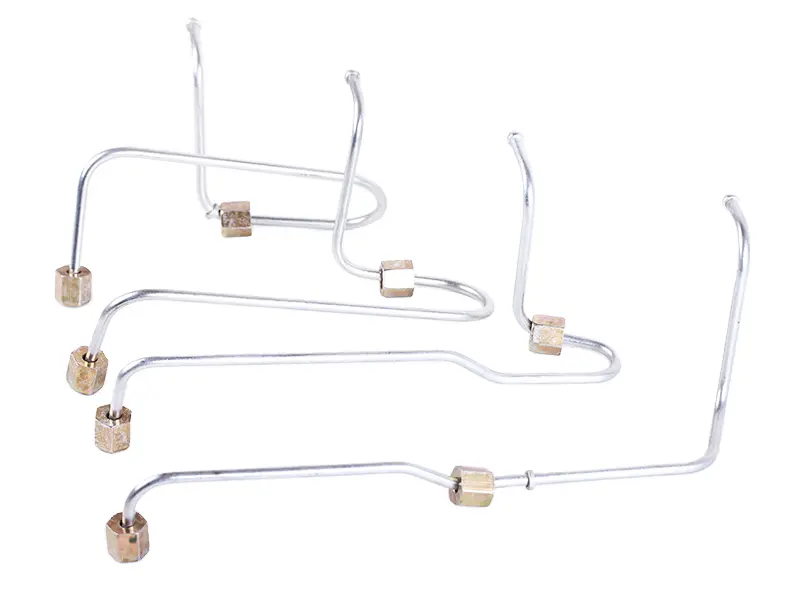

В комплект входят четыре изогнутые трубки с соединительными гайками на концах. Трубки имеют разные изгибы: при установке каждая должна пройти по своему маршруту между насосом и соответствующей форсункой. Форма здесь нужна не только для размещения в ограниченном пространстве — она позволяет подвести концы к соединениям без бокового натяжения.

Гайки прижимают уплотняющие концы трубок к ответным посадочным поверхностям. Герметичность зависит от состояния этих поверхностей и правильного совмещения соединений. Если гайка наворачивается с перекосом или трубку приходится притягивать к штуцеру усилием, затяжка не устраняет причину: сначала нужно проверить положение трубки и соответствие детали.

Когда требуется замена

Поводом осмотреть топливопровод служат влажные следы топлива возле соединений, трещины, потёртости, вмятины и повреждения резьбы гаек. Особенно внимательно проверяют изгибы, участки возле концов и места возможного контакта с соседними деталями. Вибрация, трение и установка с натягом могут привести к повреждению трубки. Смятый участок или повреждённый уплотняющий конец — основание для замены, а не для попытки компенсировать дефект более сильной затяжкой.

Что сверить при подборе

Ориентируйтесь на обозначение JD495 и сравнивайте комплект со снятыми трубками по отдельности. Для каждой проверьте расположение и направление изгибов, расстояние между концами, форму уплотняющих поверхностей, резьбу и размеры соединительных гаек. Совпадения одной гайки недостаточно: второй конец должен подходить к своему штуцеру, а сама трубка — укладываться по штатному маршруту.

Проверьте также зазоры до соседних деталей и положение штатных держателей. Неподходящая геометрия создаёт натяжение, мешает закрепить трубку и может вызвать трение при работе двигателя. Не стоит подгонять комплект резкими перегибами или использовать гайки, чтобы силой подтянуть концы на место.

Особенности установки

Работу выполняют на остановленном двигателе после снятия давления по инструкции к технике. До разъединения очищают область штуцеров, а открытые каналы защищают от загрязнений. При снятии отмечают маршрут каждой трубки, чтобы сохранить правильное соединение насоса с форсунками. Одновременно осматривают ответные штуцеры, их посадочные поверхности и крепления трубок.

Сначала трубки располагают без натяга и наживляют обе гайки вручную, затем затягивают соединения в порядке и с моментом, установленными изготовителем двигателя. Штатные держатели возвращают на место, повреждённые крепления заменяют. После сборки проверяют герметичность предусмотренным для техники способом. Утечку под высоким давлением нельзя искать рукой: при её обнаружении двигатель останавливают и устраняют причину после снятия давления.
