Тумблер переключения указателей поворота DongFeng AMG

Тумблер переключения указателей поворота DongFeng AMG служит для выбора направления при подаче сигнала поворота. Его меняют, когда рычаг повреждён, переключение стало нестабильным или контакты перестали надёжно соединяться. От исправности переключателя зависит, будет ли команда водителя поступать к указателям нужной стороны. При подборе замены нужно сопоставить не только крепление, но и схему работы контактов.

Конструкция и крепление

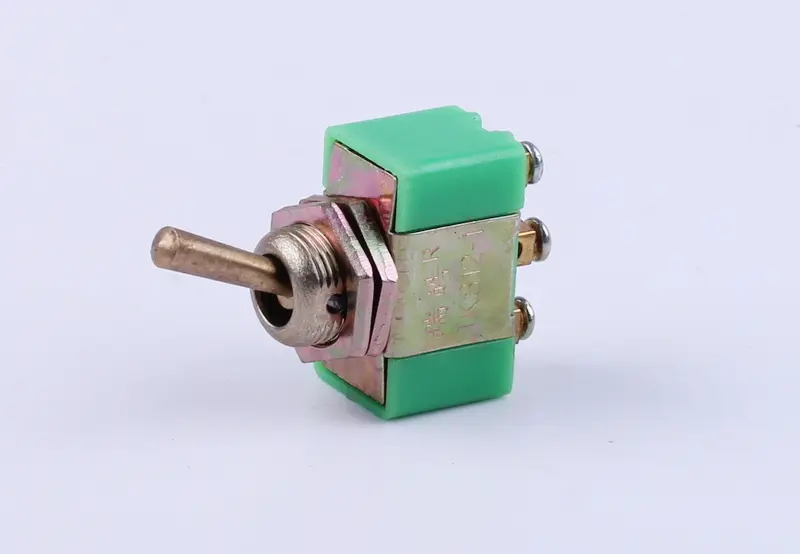

У тумблера выступающий рычаг, зелёный корпус и обойма. Резьбовая втулка с гайками предназначена для закрепления в монтажном отверстии: рычаг остаётся доступным снаружи, а корпус с выводами размещается с обратной стороны панели. Такое крепление требует свободного места как вокруг рычага, так и за панелью. Провода не должны упираться в соседние детали или натягиваться после затяжки крепежа.

Когда требуется замена

Повод проверить тумблер — пропадающий сигнал при движении рычага, работа только при удержании в определённом положении, заметный люфт или заедание. Обгоревшие выводы, ослабленные соединения и трещины корпуса тоже требуют внимания. При этом отсутствие поворотов может быть связано с проводкой, лампами или реле. Сначала устанавливают причину неисправности: новый переключатель не устранит плохой контакт в наконечнике провода или обрыв рядом с креплением.

Что сверить со снятой деталью

Сравните диаметр и длину резьбовой втулки, толщину панели, габариты корпуса и доступное место для подключения. Проверьте, не будет ли рычаг задевать облицовку при переключении. Если втулка не подходит к отверстию либо крепёж не позволяет зажать панель, тумблер будет смещаться при использовании. Размеры удобнее снимать со старого исправно закреплённого переключателя, сохранившего посадочные поверхности.

Отдельно сопоставьте число и расположение выводов, способ присоединения проводов, количество положений рычага и наличие фиксации в каждом из них. Для правильного подключения нужна схема замыкания контактов по положениям. Её сверяют по документации техники или проверяют на отключённом переключателе прибором для проверки контактов. Также сравнивают допустимые напряжение и ток по обозначениям на старой детали и требованиям оборудования. Одинаковая форма корпуса сама по себе не означает одинаковую схему переключения.

Установка и проверка

Обесточьте технику и обозначьте провода до отсоединения. Освободите крепление старого тумблера, осмотрите края отверстия, наконечники и изоляцию рядом с выводами. Повреждённые наконечники и провода с оголёнными участками нужно привести в порядок до подключения. Установите новый переключатель так, чтобы корпус не проворачивался вместе с рычагом, а крепёж удерживал его без деформации панели. Подсоединяйте провода по проверенной схеме, не ориентируясь только на их цвет.

После сборки проверьте соответствие положения рычага выбранной стороне, отключение сигнала и устойчивость работы при нескольких переключениях. Неверная разводка может привести к включению другой стороны или отсутствию сигнала, а недостаточная допустимая нагрузка — к нагреву контактов. Если появляется запах перегрева, работа прерывается или корпус перемещается в креплении, отключите питание и устраните причину до использования техники.
