Топливопровод фильтр — ТНВД KM385BT AMG

Топливопровод фильтр — ТНВД KM385BT AMG предназначен для подвода топлива от фильтра к топливному насосу высокого давления. Он соединяет эти части системы питания и обеспечивает проход топлива между ними. Герметичность соединений нужна для устойчивой подачи: утечка топлива или подсос воздуха нарушают работу двигателя и могут затруднять запуск.

Конструкция и назначение

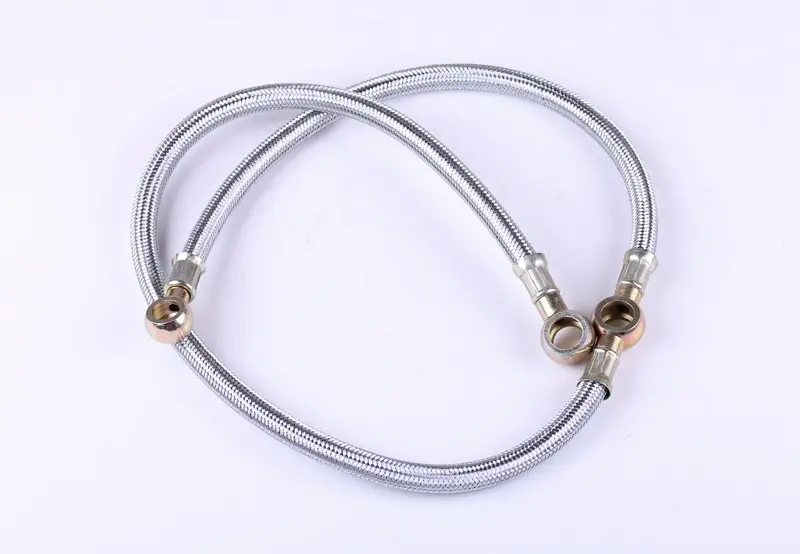

Гибкий топливопровод имеет наружную оплётку и кольцевые наконечники с обжатыми участками крепления к шлангу. Такая форма наконечника предусматривает соединение через полый крепёжный болт, а герметичность стыка обеспечивают уплотнения. При подборе имеет значение не только отверстие наконечника, но и его толщина, положение относительно шланга и возможность проложить линию без перекручивания.

Гибкая часть позволяет провести топливную линию между точками подключения с учётом расположения соседних деталей. При этом шланг не должен натягиваться, перегибаться у обжимной втулки или тереться об острые кромки. Оплётка не отменяет этих требований: постоянный контакт с крепежом и подвижными частями постепенно повреждает наружную поверхность.

Когда требуется замена

Повод осмотреть топливопровод — влажные следы топлива у наконечников, повреждение оплётки, заломы, трещины доступной поверхности шланга или ослабление соединения в месте обжима. Трудный запуск и перебои подачи тоже требуют проверки линии, но сами по себе не доказывают неисправность именно шланга. Нужно установить, откуда появляется топливо: из-под уплотнения, возле обжимной втулки или через повреждённую стенку.

Что сверить при подборе

Сопоставьте снятую деталь с заменой по длине между присоединениями, внутреннему диаметру колец, толщине наконечников и их взаимному расположению. Проверьте также наружные габариты соединений: наконечник должен свободно размещаться рядом с корпусом фильтра, насосом и креплениями. Укороченная линия будет тянуть соединения, а избыточная длина может образовать петлю, которая касается соседних деталей.

Отдельно оцените крепёжные болты и уплотнительные поверхности. Совпадение отверстия кольца ещё не означает, что соединение соберётся правильно: болт должен соответствовать толщине наконечника и штатной конструкции подключения. Повреждённая резьба, заусенцы на опорных плоскостях и деформированные уплотнения мешают получить герметичный стык. При замене линии стоит подготовить подходящие новые уплотнения и проверить состояние креплений по её маршруту.

Особенности установки

Работайте на остановленном и остывшем двигателе. Очистите места подключения до разборки, соберите остатки топлива и закройте открытые отверстия от грязи. Сначала уложите новую линию по штатному маршруту и наживите оба соединения, затем убедитесь, что шланг лежит свободно. Не вытягивайте его крепёжным болтом и не пытайтесь устранить перекос усиленной затяжкой: так можно повредить наконечник или резьбу.

Затяжку выполняют по требованиям руководства двигателя, удерживая линию от проворачивания. После сборки удаляют воздух из системы питания предусмотренным для двигателя способом и проверяют стыки на герметичность. При появлении влажного следа двигатель останавливают и устраняют причину. Правильно подобранный топливопровод сохраняет свободную укладку и не нагружает точки подключения.
