Топливопровод фильтр — свеча накала KM385BT AMG

Топливопровод KM385BT AMG — гибкий шланг с присоединительными наконечниками для подачи топлива. Обозначение «фильтр — свеча накала» указывает на место детали в топливной системе. При замене такой линии нужно сохранить герметичность соединений и свободную прокладку шланга: натяжение, перекручивание или резкий перегиб создают нагрузку на наконечники и могут нарушить подачу топлива.

Конструкция и назначение

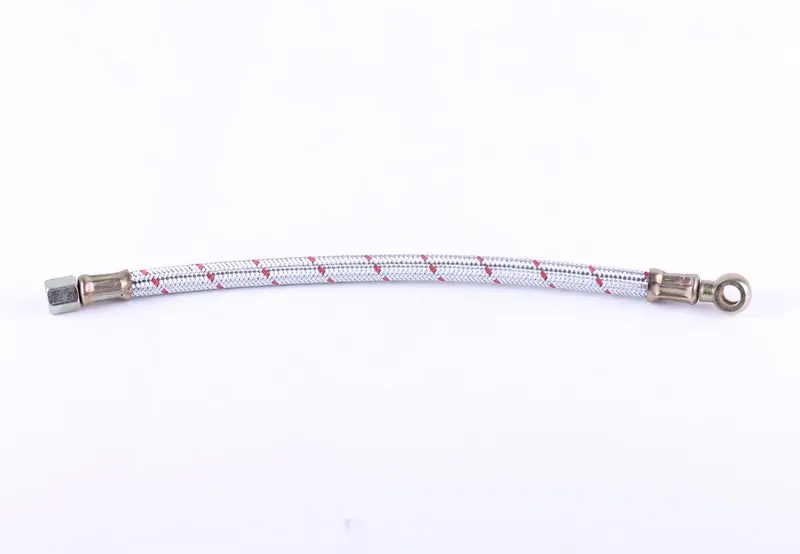

Шланг имеет наружную плетёную оплётку светлого цвета с красными вкраплениями. На одном конце установлен наконечник с шестигранной частью, на другом — кольцевой наконечник с отверстием под крепление. Места соединения шланга с наконечниками охвачены обжимными гильзами. При подборе учитывают оба окончания: совпадения только одного соединения недостаточно для установки всей линии.

Гибкий участок позволяет проложить топливопровод между точками подключения с плавным изгибом. Он не должен удерживать смещённый штуцер или компенсировать неправильное положение соседней детали. Оплётку также необходимо беречь от постоянного трения о кромки и крепёж. Даже при целой наружной поверхности состояние линии оценивают по герметичности, состоянию наконечников и отсутствию заломов.

Когда требуется замена

Повод проверить топливопровод — запах топлива, влажные следы возле обжимов или соединений, потёртости оплётки и повреждения наконечников. Линию меняют при трещинах, устойчивом перегибе, утрате гибкости или течи из соединения шланга с гильзой. Если топливо появляется у разъёмного крепления, отдельно осматривают уплотнение и посадочную поверхность: неисправность может находиться именно там. Повреждённый шланг не восстанавливают наружной обмоткой.

Что сверить при подборе

Сравните снятый топливопровод с заменой по общей длине, форме и взаимному положению наконечников. Для соединения с шестигранником проверьте тип крепления, резьбу и способ уплотнения; для кольцевого наконечника — диаметр отверстия, толщину кольца и соответствие крепёжному болту. Отдельно оцените, останется ли место для плавного изгиба после затяжки. Слишком короткая линия будет натянута, а лишняя длина может привести к контакту с горячими или подвижными деталями.

Совпадение обозначения модели не заменяет проверку присоединений. Разная резьба или неподходящая посадочная поверхность не позволяют получить герметичный стык даже при сильной затяжке. Подгонять наконечники усилием, растягивать шланг или укладывать его с заломом нельзя. Ориентир для проверки — снятая деталь и реальные точки подключения на двигателе.

Особенности установки

Работу выполняют на остановленном и остывшем двигателе, перекрыв подачу топлива предусмотренным для техники способом. Сначала очищают места подключения, затем снимают старую линию, защищая открытые отверстия от грязи. Вместе с топливопроводом осматривают штуцеры, крепёжный болт кольцевого соединения и уплотнительные поверхности. Повреждённые уплотнения заменяют подходящими по конструкции и размеру.

Оба наконечника сначала совмещают с креплениями без натяжения шланга. При затяжке удерживают ответную часть, чтобы не скручивать гибкий участок; усилие выбирают по требованиям соединения. После восстановления подачи топлива проверяют стыки и обжимы на герметичность, а затем повторяют осмотр при работе двигателя. При появлении течи двигатель останавливают и устраняют её причину.
