Топливопровод ТНВД к форсунке цилиндра №3 КМ385ВТ DongFeng 240/244, Foton 240/244, Jinma 240/244 AMG

Топливопровод третьего цилиндра

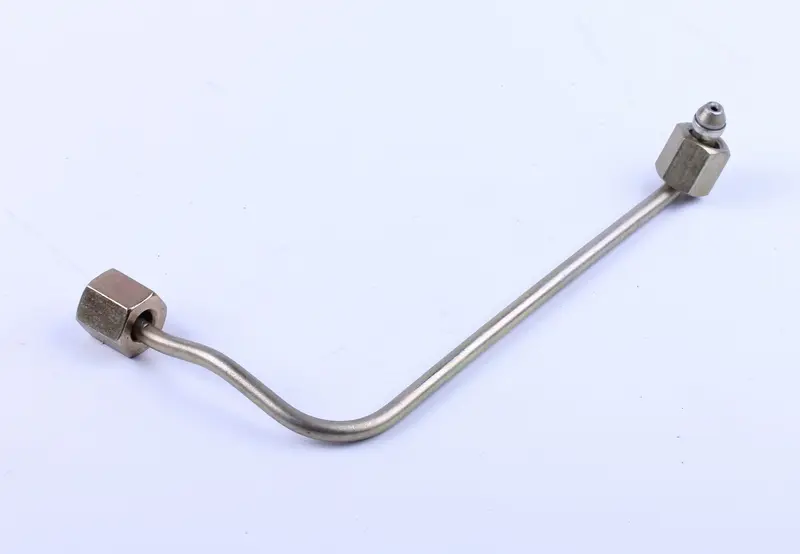

Топливопровод соединяет топливный насос высокого давления — ТНВД — с форсункой цилиндра №3 двигателя КМ385ВТ. Применяемость: DongFeng 240/244, Foton 240/244 и Jinma 240/244. По этой трубке топливо поступает от насоса к форсунке под высоким давлением. Герметичность соединений и целостность стенок нужны для нормальной подачи топлива в цилиндр: утечка может сопровождаться перебоями, потерей тяги и затруднённым запуском.

Конструкция и расположение

Трубка имеет заданные изгибы и накидные шестигранные гайки на обоих концах. Такая форма определяет её положение между выходом насоса и входом форсунки, а гайки удерживают соединения на штуцерах. При подборе имеет значение весь маршрут трубки: она должна обходить соседние детали, свободно подходить к точкам подключения и занимать своё место без натяга.

Обозначение цилиндра №3 — существенный ориентир. Трубки разных цилиндров могут отличаться длиной и направлением изгибов даже на одном двигателе. Совпадения модели техники недостаточно, если установлен другой двигатель или изменены насос, форсунки либо их расположение.

Когда нужна замена

Повод осмотреть топливопровод — следы топлива у соединений, трещины возле изгибов и наконечников, перетёртые участки, вмятины или повреждённые гайки. К износу могут приводить вибрация, контакт с соседними деталями и установка с усилием. Если крепления трубок ослабли или отсутствуют, нужно устранить и эту причину: новая трубка при прежних условиях также будет испытывать лишнюю нагрузку.

Неровная работа двигателя сама по себе не доказывает неисправность топливопровода. При появлении топлива возле гайки проверяют не только трубку, но и состояние ответного штуцера, резьбы и уплотняющих поверхностей. Повреждённое посадочное место нельзя исправить чрезмерной затяжкой.

Что сверить со снятой трубкой

• Обозначение двигателя и подключение именно к форсунке третьего цилиндра.
• Длину, последовательность изгибов и направление обоих концов.
• Резьбу гаек и форму посадочных поверхностей наконечников.
• Положение штатных держателей и зазоры до соседних деталей.

Неподходящую трубку не стоит подтягивать гайками к штуцерам или перегибать для совмещения. Это создаёт напряжение возле наконечников, мешает правильной посадке и повышает вероятность течи. Ошибка в резьбе может повредить соединение на насосе или форсунке.

Особенности установки

Замену выполняют на остановленном двигателе после снятия давления по инструкции к технике. Перед разъединением очищают места подключения, а открытые отверстия защищают от грязи. Новую трубку сначала располагают по штатному маршруту и наживляют обе гайки от руки. Затем соединения затягивают с усилием, указанным для двигателя, и закрепляют трубку в предусмотренных держателях без перекоса.

Одновременно осматривают штуцеры, зажимы и соседние трубки на следы трения. Удаление воздуха и проверку после установки проводят по инструкции двигателя. Утечку высокого давления не ищут пальцами: струя топлива может повредить кожу. При обнаружении течи двигатель останавливают и проверяют посадку соединений.
