Топливопровод ТНВД к форсунке цилиндра №1 КМ385ВТ DongFeng 240/244, Foton 240/244, Jinma 240/244 AMG

Топливопровод соединяет топливный насос высокого давления (ТНВД) с форсункой первого цилиндра двигателя КМ385ВТ. Он подводит топливо под давлением к форсунке, через которую оно впрыскивается в цилиндр. Применяемость: DongFeng 240/244, Foton 240/244, Jinma 240/244. При замене нужно учитывать именно номер цилиндра: трубки одного двигателя могут отличаться изгибами и расположением присоединительных концов.

Конструкция и назначение

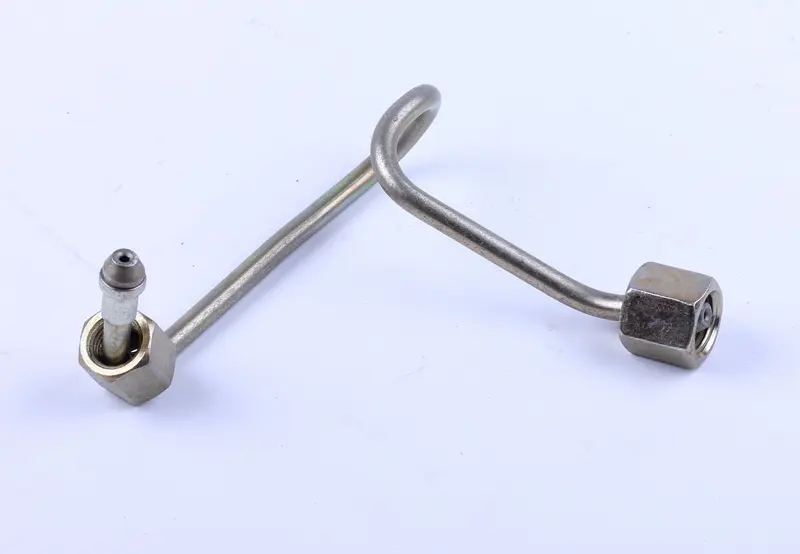

Это жёсткая изогнутая трубка с петлеобразным участком и накидными гайками на обоих концах. Такая форма задаёт маршрут между насосом и форсункой. Гайки стягивают соединения, а герметичность зависит от правильного прилегания посадочных поверхностей. При подборе нужно сверять не только резьбу, но и форму наконечников: возможность навернуть гайку сама по себе ещё не означает, что соединение будет герметичным.

Трубка должна занимать своё место без натяжения, перекоса и контакта с соседними деталями. Если изгибы не соответствуют расположению насоса и форсунки, попытка притянуть концы гайками создаёт постоянную нагрузку на соединения. При вибрации двигателя это повышает риск трещин и повторной утечки топлива.

Когда требуется замена

Повод осмотреть топливопровод — влажные соединения, следы топлива на трубке, трещины возле изгибов или наконечников. Замена также нужна при заметном перетирании стенки, заломах, повреждении посадочных поверхностей или резьбы накидных гаек. Потеря герметичности может сопровождаться затруднённым запуском и неровной работой двигателя, но эти признаки сами по себе не определяют неисправность трубки.

Если соединение снова мокнет после правильной сборки, не стоит компенсировать дефект всё большей затяжкой. Следует проверить оба сопрягаемых конца: повреждение может находиться и на штуцере насоса либо форсунки. Рядом с трубкой полезно осмотреть крепления и места возможного трения, чтобы новая деталь не получила такое же повреждение.

Что сверить при подборе

• Обозначение двигателя и подключение к форсунке цилиндра №1.
• Траекторию трубки, положение петли и направление обоих концов относительно снятой детали.
• Резьбу гаек, форму уплотняющих наконечников и посадку на ответных штуцерах.
• Возможность уложить трубку по штатному маршруту и закрепить её без подгибания и натяга.

Особенности установки

Работу выполняют на остановленном двигателе после сброса давления по инструкции к технике. До разъединения очищают участки вокруг штуцеров, а открытые отверстия защищают от грязи. Частицы, попавшие внутрь топливопровода, могут пройти к форсунке, поэтому чистота концов трубки при установке особенно важна.

Сначала трубку располагают по месту и наживляют обе гайки вручную. Если один конец не садится свободно, проверяют соответствие формы и положение детали. Затем соединения затягивают с моментом, предусмотренным документацией двигателя, и восстанавливают штатное крепление. Ленту и герметик на резьбу таких соединений не наносят. После сборки удаляют воздух способом, указанным для топливной системы, и проверяют герметичность. Утечку высокого давления нельзя искать рукой или проверять ослаблением гайки на работающем двигателе.
