Топливопровод от насоса к фильтру 4L22BT AMG

Топливопровод от насоса к фильтру 4L22BT AMG соединяет насос с топливным фильтром и служит для прохождения топлива между ними. Герметичность этого участка нужна для нормальной подачи топлива: повреждение шланга или уплотнения соединения может вызвать утечку, а при работе участка под разрежением — подсос воздуха. Сам топливопровод не задерживает загрязнения: очистку выполняет фильтр, к которому он подведён.

Конструкция и соединения

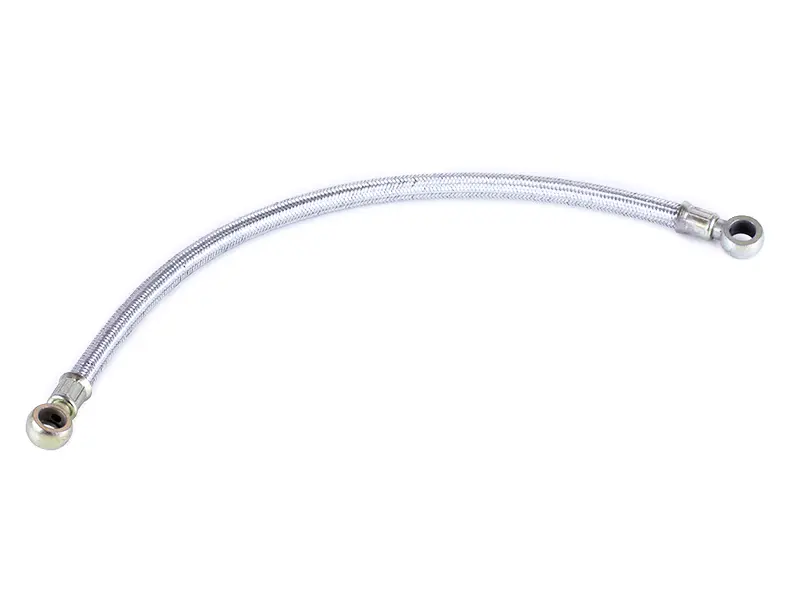

Это гибкий шланг с наружной оплёткой и кольцевыми наконечниками на обоих концах. Каждый наконечник имеет отверстие под полый крепёжный болт, через который проходит топливо. При подборе важны не только отверстия, но и толщина колец, их положение относительно шланга и пространство у точек крепления. Оплётка не отменяет необходимости правильно уложить шланг: натяжение, перекручивание и контакт с соседними деталями создают нагрузку на него и места заделки наконечников.

Когда требуется замена

Причинами замены становятся следы топлива на шланге, повреждённая или распустившаяся оплётка, заломы, деформация наконечников и течь в местах их соединения со шлангом. Если топливо появляется только возле крепёжного болта, сначала определяют источник: проблема может быть в уплотнительных шайбах или сопрягаемых поверхностях. Затруднённый запуск и перебои в подаче топлива также требуют проверки герметичности магистрали, но сами по себе не доказывают неисправность именно этого шланга.

Что сверить при подборе

Сравните снятый топливопровод с заменой по полной длине, расстоянию между центрами колец, диаметру отверстий и толщине наконечников. Отдельно проверьте ориентацию обоих колец: после присоединения они должны прилегать к посадочным поверхностям без принудительного разворота шланга. Слишком короткий топливопровод будет натянут, а избыточная длина может образовать петлю, которая трётся о соседние детали или перегибается. Совпадения одного отверстия недостаточно для правильной посадки всего соединения.

Оцените маршрут между насосом и фильтром, доступ к болтам и зазоры до горячих поверхностей и подвижных частей. Сверяйте деталь со снятым образцом и параметрами топливной системы: подходящая форма сама по себе не подтверждает пригодность шланга к её условиям работы. Наконечники должны вставать на свои места свободно; подтягивать ими короткий шланг или компенсировать несовпадение посадки дополнительными шайбами нельзя.

Установка и проверка

Работайте на остановленном и остывшем двигателе, предварительно перекрыв подачу топлива, если это предусмотрено конструкцией, и сняв давление по инструкции техники. Очистите соединения снаружи, соберите вытекающее топливо в подходящую ёмкость и защитите открытые каналы от грязи. При снятии проверьте полые болты, уплотнительные шайбы и посадочные поверхности насоса и фильтра. Повреждённые болты замените; новые уплотнения подбирайте по типу соединения.

Уложите шланг без скручивания и резких перегибов, затем затяните крепёж с моментом, установленным изготовителем техники. Чрезмерная затяжка может повредить кольца и резьбу, а недостаточная — оставить течь. Восстановите подачу топлива, удалите воздух предусмотренным способом и проверьте оба соединения и места заделки шланга. После пробного запуска повторите осмотр: на соединениях не должно появляться топливо, а шланг не должен касаться деталей, способных его перетереть.
