Топливопровод от бака к насосу Jinma 240/244 AMG

Топливопровод от бака к насосу Jinma 240/244 AMG служит для подачи топлива на участке между баком и насосом. Его меняют при повреждении шланга, течи возле наконечников или нарушении герметичности соединений. Исправная магистраль должна пропускать топливо без утечек и подсоса воздуха: неплотность на подающем участке может затруднять запуск и вызывать перебои в работе двигателя.

Конструкция и соединения

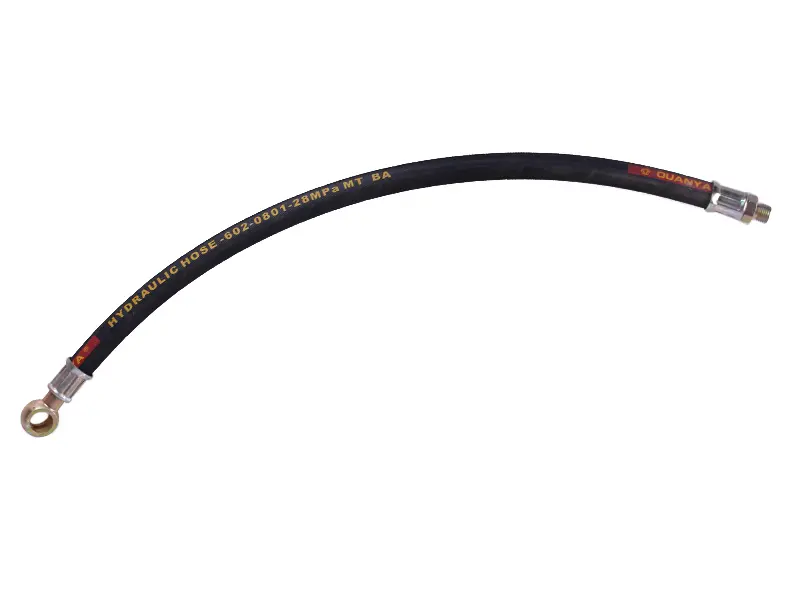

Топливопровод имеет чёрный гибкий участок и металлические наконечники с обжимными гильзами. На одном конце расположен кольцевой наконечник с отверстием под полый крепёжный болт, на другом — резьбовой штуцер с гранями под ключ. Эти соединения нужно сопоставить с креплениями снятой магистрали: одинаковое назначение шлангов ещё не означает, что их можно установить на одни и те же посадочные места.

На оболочке нанесена надпись HYDRAULIC HOSE. При подборе ориентируйтесь на назначение топливопровода, геометрию и присоединительные размеры. Самой надписи недостаточно, чтобы выбрать шланг для другого участка системы или заменить им магистраль с иными требованиями.

Когда требуется замена

Повод осмотреть топливопровод — влажные следы возле обжима, запах топлива, трещины на оболочке, потёртости и заломы. Особенно внимательно проверяют участки рядом с наконечниками и места касания соседних деталей. Если шланг натянут, пережат креплением или трётся о кромку, повреждение может повториться и после замены. Причину такого контакта нужно устранить при установке.

При течи различайте повреждение самого шланга и неплотность разъёмного соединения. Подтягивание крепежа не устраняет трещину или течь из-под обжимной гильзы. Если топливо выступает возле кольцевого наконечника, дополнительно осмотрите уплотнительные шайбы, полый болт и поверхности, к которым прижимается соединение.

Что сверить со снятой деталью

• Длину магистрали и её маршрут: шланг должен доходить до обоих соединений без натяжения и резкого перегиба.
• Диаметр отверстия кольцевого наконечника, его толщину и расположение относительно второго конца.
• Диаметр и шаг резьбы штуцера, форму его уплотняющей поверхности и способ уплотнения ответного соединения.
• Расположение штатных опор и свободное пространство возле наконечников для подключения и работы ключом.

Не подбирайте резьбу пробным затягиванием с усилием. Неподходящий штуцер может повредить ответную деталь, а несовпадение уплотняющих поверхностей оставит течь даже при затянутом соединении. Избыточная длина также мешает: свободная петля способна касаться подвижных или нагретых частей.

Особенности установки

Работайте на остановленной остывшей технике, перекройте подачу топлива предусмотренным способом и очистите места соединений. При снятии соберите остатки топлива и защитите открытые отверстия от грязи. Осмотрите крепёж и уплотнения; повреждённые шайбы замените, а одноразовые уплотнения используйте новые согласно требованиям соединения.

Сначала совместите оба наконечника с посадочными местами, затем закрепите магистраль без скручивания. Не используйте шланг как рычаг для поворота штуцера. Затяжку выполняйте по требованиям техники, после чего восстановите подачу топлива и удалите воздух в предусмотренном порядке. Проверьте соединения на герметичность после заполнения и при работе двигателя: мокрые следы, натяжение или касание соседних деталей требуют устранения до дальнейшей эксплуатации.
