Топливопровод обратки СF3B24T AMG

Топливопровод обратки СF3B24T AMG служит для отвода возвратного топлива в топливной системе. Его задача — обеспечить герметичный проход топлива по предусмотренному обратному маршруту. При замене важны не только целостность трубки, но и совпадение всех мест подключения: неподходящую деталь трудно уложить без натяжения, перегибов и нагрузки на соединения.

Конструкция и назначение

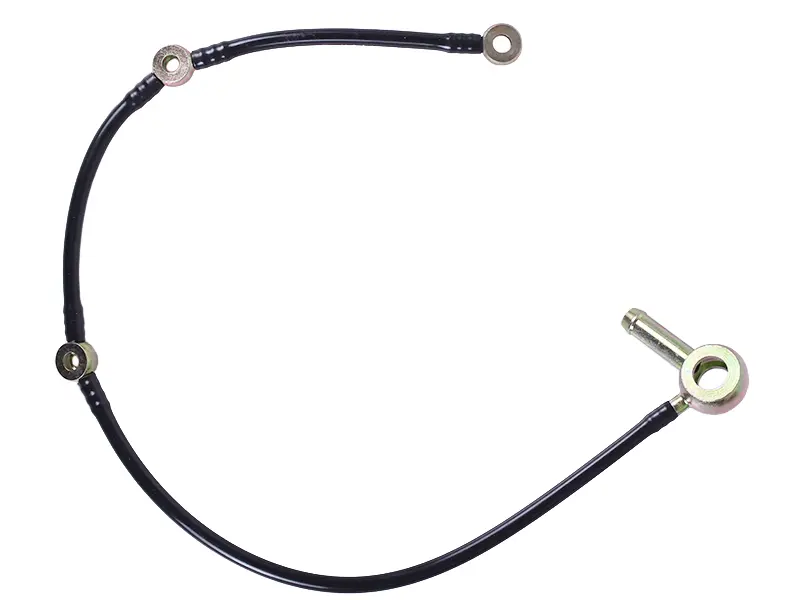

Топливопровод выполнен в виде изогнутой чёрной трубки с четырьмя кольцевыми присоединительными наконечниками. Два наконечника расположены на концах, ещё два — между ними. У одного из концевых наконечников есть выступающий трубчатый отвод. Такое расположение задаёт последовательность подключения и трассу прокладки, поэтому при подборе нужно сравнивать изделие целиком, а не только крайние соединения.

Обратная магистраль должна сохранять свободный проход топлива и герметичность стыков. Пережатый участок мешает возврату, а трещина или неплотное соединение приводит к утечке. Кольцевые наконечники требуют аккуратной посадки: перекос, повреждённая уплотняющая поверхность или попытка притянуть креплением неправильно расположенную трубку могут оставить соединение негерметичным.

Когда требуется замена

Повод осмотреть обратку — запах топлива, влажные следы возле наконечников или на самой трубке. Деталь меняют при трещинах, протирании, заломах и повреждении мест соединения трубки с наконечниками. Особенно внимательно проверяют участки, которые касаются соседних деталей или постоянно испытывают вибрацию. Если топливо выступает только по стыку, сначала определяют причину: повреждение уплотнения не всегда означает, что неисправен весь топливопровод.

Что сверить при подборе

Сопоставьте обозначение СF3B24T со своей деталью и документацией техники. Затем сравните количество и порядок расположения наконечников, расстояния между точками подключения, форму изгибов и направление трубчатого отвода. Проверьте отверстия колец, толщину присоединительных частей и устройство уплотняемых стыков. Даже при совпадении крайних креплений промежуточные точки должны подходить без принудительного смещения.

Оцените и место для прокладки: трубка не должна упираться в соседние детали, попадать под крепёж или касаться подвижных и горячих частей. Слишком короткий участок нагружает наконечники, а лишний изгиб может пережаться при сборке. Ориентируйтесь на снятый топливопровод и штатное расположение соединений; подгонка натяжением не исправляет ошибку подбора.

Особенности установки

Работу выполняют на остановленной и остывшей технике, подготовив топливную систему к разъединению по инструкции производителя. Очистите места подключения, запомните маршрут старой трубки и защитите открытые каналы от грязи. При снятии не тяните за трубку, чтобы освободить зажатый наконечник. Осмотрите крепёж, ответные поверхности и уплотнения; повреждённые уплотнения замените, а одноразовые используйте новые.

Сначала совместите все точки подключения и убедитесь, что топливопровод лежит свободно. После этого затяните соединения в порядке и с усилием, предусмотренными для техники, удерживая наконечники от перекоса. По завершении проверьте стыки на утечки при проверочном запуске. Если появляется топливо, остановите двигатель и устраните причину до дальнейшей эксплуатации.
