Топливопровод обратки от насоса к фильтру JD495 AMG

Топливопровод обратки от насоса к фильтру JD495 AMG служит для отвода возвращаемого топлива по предусмотренному маршруту топливной системы. Его меняют при нарушении герметичности, повреждении гибких участков или соединений. Исправная магистраль удерживает топливо внутри контура, а плотная посадка наконечников позволяет избежать подтекания в местах подключения.

Устройство и причины замены

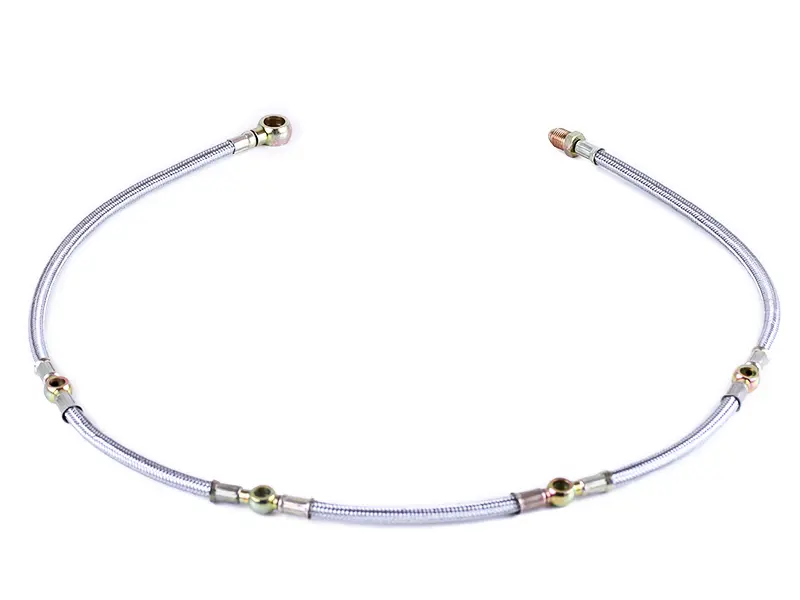

Магистраль собрана из гибких участков с наружной оплёткой и кольцевых присоединительных наконечников. На одном конце расположен резьбовой штуцер. Такая форма требует совпадения не только общей длины, но и расположения всех точек подключения. Оплётку и места её соединения с наконечниками стоит осматривать по всей длине: локальный перегиб или повреждение возле обжима может стать причиной замены даже при целых остальных участках.

Повод проверить обратку — влажные следы топлива на соединениях, капли под магистралью, выраженный запах топлива и налипшая на мокрые участки грязь. После очистки легче определить, течёт ли сам гибкий участок, место обжима или уплотнение наконечника. Повреждённую линию не стоит пытаться восстановить наружной обмоткой. Если подтекание связано с уплотнением, одновременно проверяют прилегающие поверхности и крепёж: замена одной прокладки не устраняет перекос или повреждение посадочного места.

Что сверить при подборе

Сравните снятый топливопровод с заменой в свободном положении, без натяжения и принудительного выпрямления. Нужны совпадение длины отдельных участков, количества и последовательности отводов, формы наконечников и их ориентации. У кольцевых соединений сверяют размеры отверстий и контактных поверхностей, у резьбового конца — диаметр, шаг резьбы и способ уплотнения. Внешне близкие соединения могут иметь разную посадку; несовпадающую резьбу нельзя подгонять усилием при затяжке.

Проверьте, как линия проходит между точками крепления. Она должна укладываться без резких перегибов, скручивания и контакта с подвижными или горячими частями. Слишком короткий участок нагружает соединения, а лишняя длина может привести к провисанию и перетиранию. Расположение промежуточных наконечников особенно существенно: совпадения только двух крайних подключений недостаточно для правильной установки всей магистрали.

Особенности установки

Работайте на остановленном и остывшем двигателе. До разъединения очистите места подключения и подготовьте ёмкость для остатков топлива. Зафиксируйте маршрут старой линии, а открытые отверстия защитите от грязи. Осмотрите соединительные болты, резьбу, посадочные поверхности и опоры магистрали; повреждённые уплотнения замените подходящими. Сначала совместите все наконечники без натяга, затем затягивайте соединения по требованиям к конкретному двигателю, удерживая линию от проворачивания.

После сборки проверьте прокладку по всей длине и отсутствие касания соседних деталей. Восстановите заполнение топливной системы по инструкции техники и убедитесь в герметичности соединений при проверочном запуске. При появлении топлива остановите двигатель и устраните причину. Попытка компенсировать неверную посадку чрезмерной затяжкой может повредить наконечник или резьбу и усложнить дальнейший ремонт.
