Топливопровод высокого давления DL190-12 Xingtai 120 AMG

Топливопровод высокого давления DL190-12 Xingtai 120 AMG предназначен для подачи топлива от топливного насоса высокого давления к форсунке. Он соединяет эти части системы впрыска и удерживает топливо в закрытом канале при импульсной подаче. Герметичность трубки и её соединений нужна для нормальной работы впрыска: утечка приводит к потере топлива и может сопровождаться затруднённым запуском и перебоями двигателя.

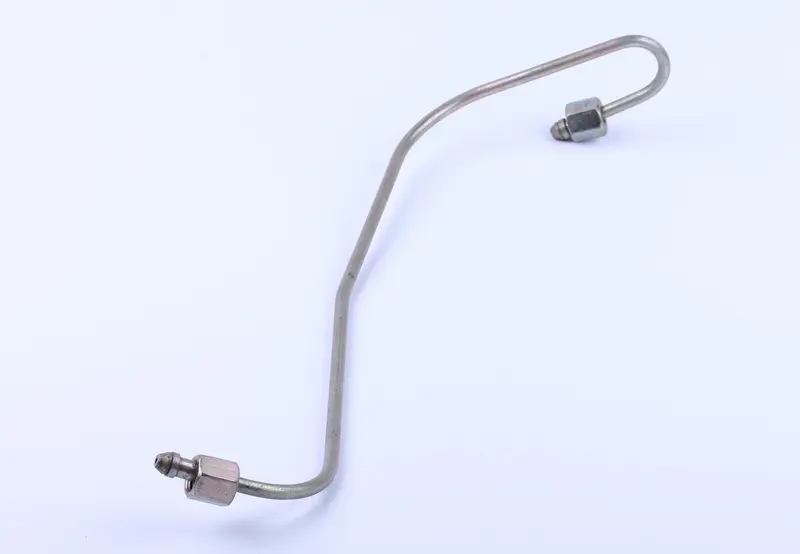

Конструкция и расположение

Трубка имеет несколько изгибов, в том числе выраженный разворот у одного конца. На обоих концах расположены присоединительные гайки с гранями под ключ. Такая деталь должна совпадать с трассой штатного топливопровода: значение имеют не только точки подключения, но и расстояние до соседних частей двигателя. Правильно подобранная трубка занимает своё место без натяжения, не касается подвижных деталей и не требует принудительного смещения штуцеров.

Когда нужна замена

Поводом проверить топливопровод служат влажные следы топлива возле соединений, трещины, участки протирания, заломы и повреждения гаек. Отдельного внимания требуют места изгибов и контакта с креплениями: вибрация и неправильная укладка могут постепенно повредить трубку. Если соединение начинает подтекать повторно после сборки, нужно проверить посадочные поверхности обоих сопрягаемых концов. Усиленная затяжка не исправляет повреждённое уплотняющее сопряжение и способна испортить резьбу.

Что сверить при подборе

Сравните снятый топливопровод с заменой по всей форме: направлению изгибов, взаимному положению концов и расстоянию между ними. Проверьте резьбу присоединительных гаек, форму уплотняющих наконечников и посадку на штуцерах насоса и форсунки. Одного совпадения резьбы недостаточно: отличающаяся геометрия может оставить трубку под постоянной нагрузкой или привести к контакту с соседними деталями. Обозначение техники сверяйте вместе с устройством установленной системы впрыска, особенно если двигатель или его топливную аппаратуру ранее меняли.

Особенности установки

Работайте на остановленном и остывшем двигателе после сброса давления в порядке, предусмотренном его документацией. Очистите область соединений до разборки и защитите открытые штуцеры от грязи. При снятии осмотрите резьбу, посадочные поверхности и штатные держатели трубки. Повреждённые крепления нужно восстановить, иначе новый топливопровод будет испытывать лишнюю вибрацию. Не подгибайте трубку, чтобы компенсировать несовпадение точек подключения.

Сначала расположите топливопровод по штатной трассе и наживите обе гайки вручную. Они должны заходить на резьбу без перекоса; подтягивать трубку к штуцеру усилием гайки нельзя. Окончательную затяжку и закрепление выполняйте по требованиям двигателя. После сборки проверьте герметичность безопасным способом, не касаясь соединений руками при работающем двигателе: струя топлива высокого давления может повредить кожу. При обнаружении течи остановите двигатель и устраните причину после сброса давления.
