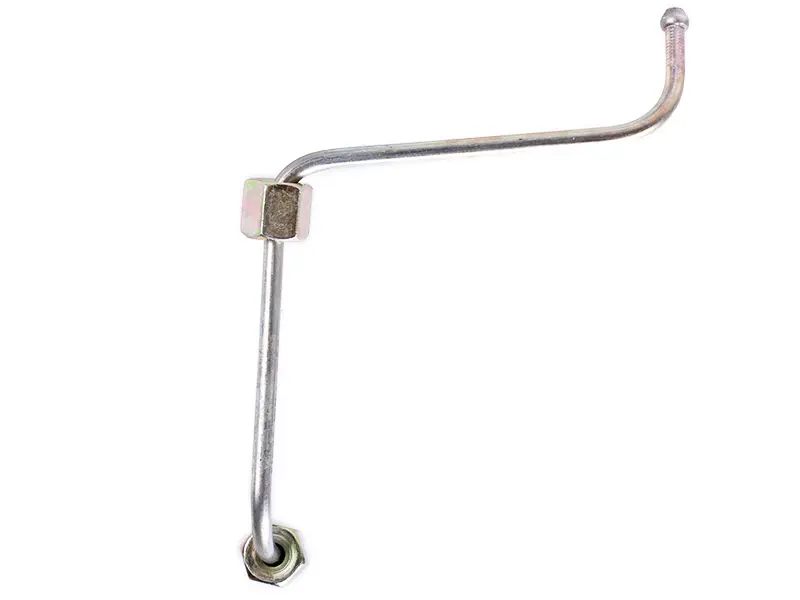

Топливопровод высокого давления 2-го цилиндра TY295 AMG

Топливопровод высокого давления 2-го цилиндра TY295 AMG соединяет секцию топливного насоса высокого давления с форсункой второго цилиндра. Через него топливо поступает к форсунке под давлением в момент впрыска. Герметичность трубки и её соединений нужна для нормальной подачи топлива: утечка может сопровождаться перебоями в работе цилиндра, затруднённым запуском и потерей мощности.

Конструкция и причины замены

Трубка имеет пространственные изгибы, длинный прямой участок и присоединительные гайки. Такая форма определяет её положение между насосом и форсункой, поэтому при подборе важны не только концы трубки, но и вся трасса её прокладки. Соединения должны подходить к ответным штуцерам без натяга, а изгибы — оставлять зазор до соседних деталей двигателя.

Повод для замены — трещина, следы перетирания, сильная коррозия, залом или повреждение уплотняющего конца. Особого внимания требуют места рядом с соединениями и участки, где трубка касалась других деталей: вибрация и постоянное напряжение могут привести к повреждению. Если топливо появляется возле гайки, стоит проверить также ответный штуцер и посадочную поверхность. Неисправность соседнего соединения не устраняется одной заменой трубки.

Что сверить при подборе

Сопоставьте снятую деталь с заменой по расположению обоих присоединительных концов, направлению изгибов и длине участков между ними. Проверьте резьбу гаек, форму уплотняющих поверхностей и положение штатных держателей. При этом ориентируйтесь на трубку именно второго цилиндра: похожие топливопроводы одного двигателя могут различаться геометрией. Совпадение резьбы само по себе ещё не означает, что деталь встанет правильно.

Ошибка в форме или расположении концов заставляет подтягивать трубку гайками либо прижимать её к соседним деталям. В результате соединение работает с боковой нагрузкой, а на изгибах возникает напряжение. Нельзя компенсировать неподходящую геометрию силовой затяжкой. Если старую трубку уже деформировали, дополнительно проверьте расположение штуцеров и штатный путь прокладки на двигателе.

Особенности установки

Работу выполняют на остановленном остывшем двигателе после сброса остаточного давления по инструкции к нему. До разъединения очистите зоны вокруг штуцеров, а открытые каналы защитите от загрязнения. Осмотрите резьбу и уплотняющие поверхности насоса и форсунки, проверьте держатели трубки. Повреждённые крепления следует восстановить, чтобы новая деталь не оставалась без предусмотренной опоры.

Сначала расположите трубку по штатной трассе и наживите обе гайки от руки. Они должны заходить на резьбу свободно, без перекоса. Затем закрепите трубку в держателях и затяните соединения с моментом, указанным в документации двигателя. Уплотняющие поверхности должны оставаться чистыми; лента и герметик не заменяют правильную посадку. После установки удалите воздух из топливной системы предусмотренным изготовителем способом и проверьте соединения на утечки. Не проверяйте их рукой на работающем двигателе: струя топлива под высоким давлением может проникнуть под кожу. При обнаружении утечки остановите двигатель до устранения причины.
