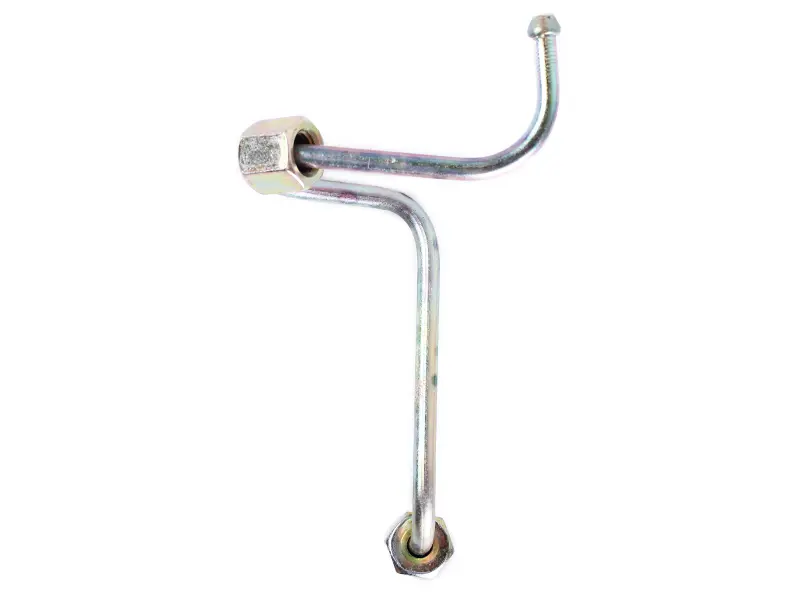

Топливопровод высокого давления 1-го цилиндра TY295 AMG

Топливопровод высокого давления 1-го цилиндра TY295 AMG соединяет топливный насос высокого давления с форсункой первого цилиндра. По нему топливо поступает к форсунке под давлением, необходимым для впрыска. Герметичность этой магистрали влияет на подачу топлива: повреждённая трубка или неплотное соединение могут стать причиной утечки, перебоев в работе двигателя и затруднённого запуска.

Конструкция и причины замены

Трубка имеет пространственные изгибы и соединительные гайки. Такая форма задаёт маршрут между точками подключения, поэтому при подборе учитывают не только резьбовые соединения, но и направление каждого изгиба. Концы должны подходить к ответным штуцерам без натяжения, а сама магистраль — проходить без касания соседних деталей.

Топливопровод заменяют при трещинах, вмятинах, следах перетирания, повреждении наконечников или резьбы гаек. Повод для проверки — влажные участки возле соединений, следы топлива на трубке и повторная потеря герметичности после правильной сборки. Неровная работа двигателя сама по себе ещё не указывает на неисправность трубки: сначала нужно установить место утечки или обнаружить механическое повреждение.

Что сверить со снятой деталью

Сопоставьте расположение обоих концов, направление и последовательность изгибов, расстояние между точками подключения. Проверьте резьбу соединительных гаек и форму уплотняющих поверхностей наконечников. Гайка, которая подходит по резьбе, не подтверждает совпадение посадки: различие в профиле контакта может оставить соединение негерметичным даже после затяжки.

• Уточните, что заменяется магистраль именно первого цилиндра: трубки разных цилиндров могут отличаться маршрутом и расположением концов.
• Сравните форму трубки целиком, включая участки возле гаек, где отклонение изгиба мешает ровной посадке.
• Проверьте расположение штатных держателей и зазоры до соседних деталей: магистраль не должна тереться о них при вибрации.

Особенности установки

Работу выполняют на остановленном двигателе после снятия давления по инструкции к топливной системе. Перед разъединением очищают места подключения, а открытые каналы защищают от грязи. Даже небольшое загрязнение, попавшее внутрь при замене, может нарушить работу топливной аппаратуры. Одновременно осматривают ответные штуцеры, их уплотняющие поверхности и крепления трубки.

Сначала устанавливают топливопровод по штатному маршруту и наживляют соединительные гайки от руки. Обе стороны должны занять своё положение без принудительного подгибания и подтягивания трубки гайками. Затем соединения затягивают с моментом, указанным изготовителем двигателя, и закрепляют предусмотренные держатели. Попытка компенсировать перекос усиленной затяжкой способна повредить посадочные поверхности или резьбу.

После сборки проверяют герметичность по инструкции к двигателю. Утечку топлива под высоким давлением нельзя искать пальцами: струя может повредить кожу. При обнаружении течи двигатель останавливают и устраняют причину после снятия давления. Правильно подобранная трубка сохраняет штатную прокладку, не испытывает натяжения и не касается соседних деталей.
