Топливопровод возврата топлива TY290 AMG

Топливопровод возврата топлива TY290 AMG предназначен для обратной линии топливной системы. По ней топливо отводится от топливной аппаратуры в контур возврата. Герметичность этой линии нужна, чтобы топливо проходило по предусмотренному пути и не попадало на соседние детали. Такой топливопровод меняют при течи, повреждении оболочки или нарушении соединения шланга с наконечником.

Конструкция и причины замены

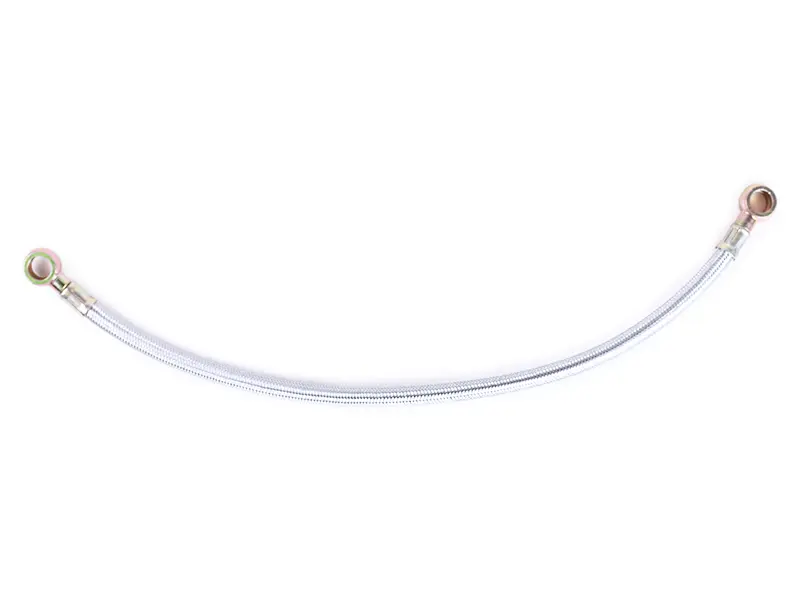

Шланг имеет наружную оплётку и кольцевые наконечники на обоих концах. В местах перехода к наконечникам расположены обжимные участки. При подборе важна вся сборка: состояние гибкой части, форма концов и их положение относительно друг друга. Кольцевые соединения должны прилегать к ответным поверхностям без перекоса, а шланг — укладываться по своей трассе без натяжения.

Поводом для осмотра служат влажные следы топлива возле соединений, запах топлива, потемневшие участки с налипшей пылью. На снятой детали проверяют оплётку, места обжима и кольца: потёртости, заломы, разошедшиеся нити и деформация наконечников указывают на повреждение. Если течёт возле кольца, причиной могут быть также изношенные уплотнения или дефект ответной поверхности. Простое усиление затяжки не устраняет повреждение шланга и способно испортить соединение.

Что сверить при подборе

Обозначение модели сопоставляют с техникой, затем сравнивают новую деталь со снятой обратной магистралью. Проверяют общую длину, размеры отверстий и толщину колец, направление выхода шланга из наконечников. Учитывают расположение точек подключения и свободное место вдоль трассы. Ошибка в размере кольца мешает правильно собрать уплотняемый стык, а неверное положение наконечника заставляет перекручивать шланг.

Длины должно хватать на прокладку с плавным изгибом, без натяжения у обжимов. Слишком короткий шланг нагружает соединения при вибрации; чрезмерно длинный может образовать петлю и тереться о соседние поверхности. Обратную линию подбирают именно по назначению: совпадение формы концов само по себе не делает её подходящей для другого участка топливной системы. Также сверяют крепёж и уплотнительные шайбы, предусмотренные конструкцией соединения.

Установка и проверка

Замену выполняют на остановленном и остывшем двигателе, соблюдая порядок снятия топливных магистралей для конкретной техники. Сначала очищают места подключения, запоминают прокладку старого шланга и подготавливают ёмкость для остатков топлива. После отсоединения защищают открытые отверстия от грязи. Осматривают крепёж, посадочные поверхности и соседние держатели; повреждённые детали соединения заменяют, уплотнения устанавливают согласно требованиям техники.

Новый топливопровод сначала располагают по трассе и совмещают оба наконечника с точками подключения. Затяжкой нельзя подтягивать короткий шланг или выправлять перекос кольца. Крепёж затягивают с усилием, установленным для этого соединения. Проверяют отсутствие скручивания, резких перегибов и контакта с горячими либо движущимися частями. После запуска осматривают оба стыка и участки обжима. При появлении топлива двигатель останавливают и устраняют причину негерметичности.
