Топливопровод тип 2 DongFeng 354/404 AMG

Топливопровод тип 2 DongFeng 354/404 AMG предназначен для прохождения топлива между соединениями топливной системы. Его меняют при повреждении трубки, нарушении герметичности или дефектах концевых соединений. При подборе имеет значение не только обозначение техники: трубка должна повторять нужный маршрут и подходить к обоим местам подключения без натяжения и принудительного изгиба.

Форма и соединения

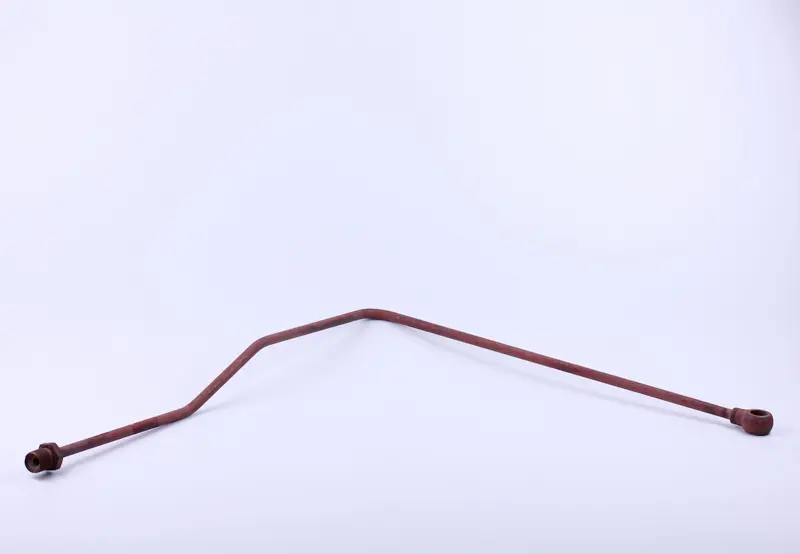

Топливопровод выполнен в виде изогнутой трубки с несколькими изменениями направления. На одном конце находится кольцевой наконечник с отверстием, на другом — соединение с гайкой. Такая геометрия определяет положение детали относительно соседних частей техники. При сравнении со снятым топливопроводом учитывают направление каждого изгиба и разворот наконечников: даже близкая по общей длине трубка с другой формой может упираться в соседние детали или не совмещаться с креплением.

Когда требуется замена

Поводом для проверки служат следы топлива на трубке и возле соединений, запах топлива, трещины, вмятины и участки перетирания. Особого внимания требуют места изгибов и переходы к наконечникам, где повреждения могут появляться от вибрации и механической нагрузки. Если топливо выступает возле крепления, стоит отдельно проверить уплотнения и ответную поверхность: причина течи может быть в них. Трубку с трещиной, сильно деформированным участком или повреждённым наконечником заменяют.

Что сверить при подборе

Сопоставьте обозначение «тип 2», контур трубки, расстояние между точками подключения и положение обоих концов. Проверьте размеры кольцевого наконечника и его отверстия, параметры резьбового соединения, форму прилегающих поверхностей и диаметр трубки. Сравнивать удобнее со снятой деталью, сохранив её положение относительно мест установки. Если старый топливопровод погнут, дополнительно ориентируйтесь на расположение ответных соединений, а не копируйте повреждённый контур.

Посмотрите, где трубка проходит рядом с корпусами, кронштейнами и подвижными частями. После установки должен сохраняться предусмотренный зазор, а штатные держатели должны подходить без смещения топливопровода. Ошибка в форме или развороте наконечника создаёт нагрузку на соединение; несоответствие резьбы и посадки приводит к повреждению крепежа и утечке. Подгонять неподходящую трубку затяжкой гайки нельзя.

Особенности установки

Работу выполняют на остановленной и остывшей технике, предварительно сняв давление в топливной системе по инструкции к машине. До разъединения очищают места подключения, а открытые отверстия защищают от грязи. При снятии запоминают маршрут трубки и расположение держателей. Вместе с ней осматривают крепёж, ответные соединения и уплотняющие шайбы, если они предусмотрены конструкцией. Повреждённые уплотнения заменяют, а одноразовые повторно не используют.

Сначала топливопровод укладывают по месту и совмещают оба конца без усилия. Резьбовое соединение наживляют вручную, затем закрепляют трубку в штатных держателях и затягивают соединения в порядке и с усилием, указанными для техники. После сборки проверяют отсутствие касания соседних деталей и герметичность. Если система требует удаления воздуха, выполняют предусмотренную изготовителем процедуру. При повторном появлении топлива соединение проверяют заново, а не пытаются устранить течь чрезмерной затяжкой.
