Топливопровод тип 1 DongFeng 354/404 AMG

Топливопровод тип 1 для DongFeng 354/404 служит для прохождения топлива между соединёнными участками топливной системы. Его меняют при повреждении трубки, нарушении герметичности концов или деформации, из-за которой деталь не удаётся правильно установить. При подборе здесь важны не только обозначение техники, но и совпадение формы со снятым топливопроводом: соединения должны занимать свои места без натяга.

Конструкция и причины замены

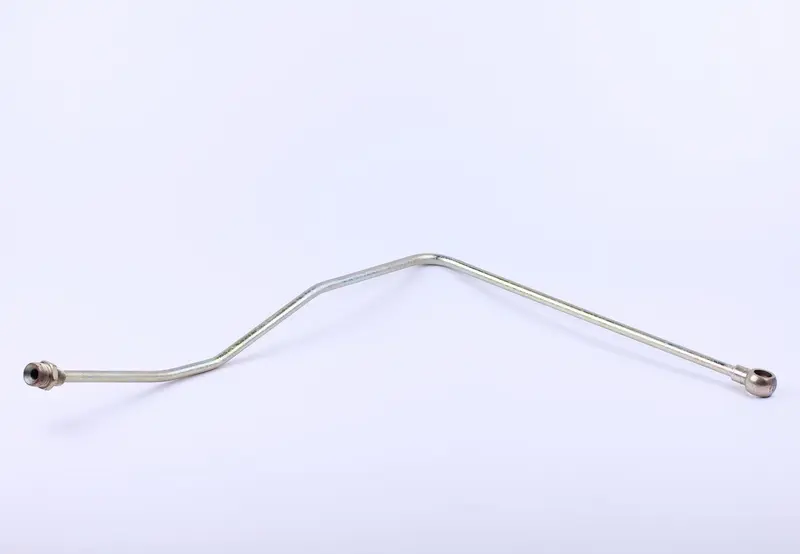

Трубка имеет несколько изгибов, вытянутый профиль и разные соединительные окончания. На одном конце находится резьбовое соединение, на другом — кольцевая проушина с отверстием. Такой контур определяет маршрут прокладки и положение концов относительно мест подключения. При сравнении обращайте внимание на направление каждого изгиба и разворот проушины: одной похожей длины недостаточно.

Поводом проверить топливопровод становятся влажные следы топлива возле соединений или на самой трубке, трещины, вмятины и участки, протёртые от контакта с соседними деталями. Коррозия и повреждение посадочных поверхностей также могут нарушать герметичность. Если топливо появляется возле окончания, стоит осмотреть не только трубку, но и ответное соединение с уплотнениями: замена одного топливопровода не устранит дефект соседней детали.

Что сверить при подборе

Сопоставьте снятую трубку с заменой по общей конфигурации, расстоянию между концами и положению изгибов. Отдельно проверьте резьбу, форму уплотняемой поверхности, размеры проушины и её отверстия. Концы должны подходить к штатным местам подключения, а центральная часть — проходить по предусмотренному маршруту. Обозначение «тип 1» учитывайте вместе с этими признаками: само по себе оно не заменяет проверку соединений.

Осмотрите пространство вокруг установленной трубки. Она не должна упираться в соседние детали, касаться подвижных частей или удерживаться в нужном положении усилием затянутых соединений. Ошибка в форме или развороте окончания создаёт постоянное напряжение, а несовпадение резьбы и посадки мешает получить плотный стык. Попытка компенсировать это сильной затяжкой может повредить крепёж и соединяемые поверхности.

Установка и проверка

Работайте на остановленном и остывшем двигателе; перед разъединением убедитесь, что в обслуживаемом участке нет давления. Очистите места подключения, чтобы загрязнения не попали внутрь, а после снятия закройте открытые отверстия. Запомните маршрут старой трубки и положение её креплений, если они предусмотрены. Проверьте ответные штуцеры, крепёж и уплотнения; повреждённые детали замените, а уплотнения установите согласно требованиям конкретного соединения.

Сначала совместите оба конца без усилия и наживите соединения, затем закрепите трубку в штатном положении. Не подтягивайте её к месту крепления гайкой и не исправляйте несовпадение резкими перегибами. Затяжку выполняйте по требованиям техники. После сборки проверьте герметичность и отсутствие контакта с соседними частями; утечку не ищите пальцами. При появлении топлива остановите двигатель и устраните причину до дальнейшей работы.
