Топливопровод от насоса подкачки к топливному фильтру TY290 AMG

Топливопровод TY290 AMG соединяет насос подкачки с топливным фильтром и служит для подачи топлива между ними. Его меняют при повреждении шланга, нарушении герметичности соединений или деформации наконечников. Для этого участка важны свободный проход топлива и плотное прилегание соединений: утечка или подсос воздуха могут нарушать подачу и затруднять запуск двигателя.

Конструкция и назначение

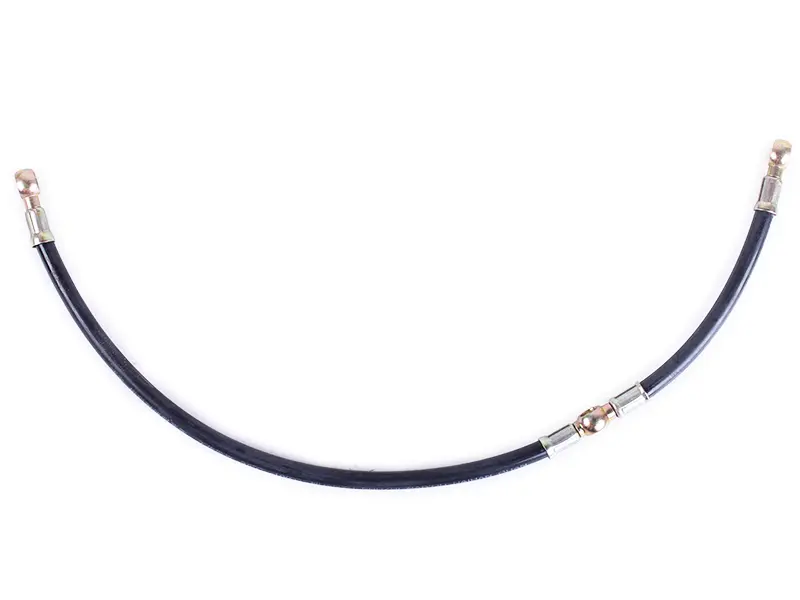

Топливопровод имеет чёрные участки шланга и соединительные детали. На концах расположены наконечники с отверстиями, а между участками шланга находится дополнительное соединение. При подборе нужно учитывать всю конфигурацию: одной похожей формы крайних наконечников недостаточно. Сам топливопровод переносит топливо к фильтру; очистку выполняет фильтр, к которому он подключается.

Когда требуется замена

Повод осмотреть магистраль — влажные следы топлива у наконечников, трещины, потёртости, заломы или заметное изменение формы шланга. Особого внимания требуют места, где он касается соседних деталей либо изгибается сразу за обжимкой. Повреждение может возникнуть из-за постоянного трения, натяжения или слишком резкого перегиба. Если соединение начинает мокнуть повторно, проверьте не только уплотнение, но и состояние самого наконечника и его посадочной поверхности.

Что сверить при подборе

Сопоставьте новую деталь со снятым топливопроводом: общую длину, количество и расположение соединений, форму наконечников, размеры их отверстий и взаимную ориентацию. Отдельно проверьте место промежуточного соединения — оно должно соответствовать разводке магистрали. Шланг должен проходить по предусмотренному маршруту с плавными изгибами, без натяжения между точками крепления. Слишком короткая деталь нагружает соединения, а лишняя длина может создавать петли, перегибы и контакт с движущимися частями.

Проверьте также способ крепления к насосу и фильтру, состояние соединительных болтов и подходящих уплотнений. Совпадение отверстия по диаметру ещё не означает, что наконечник правильно сядет на место: значение имеют его толщина, прилегающие поверхности и свободное пространство вокруг крепежа. Не стоит компенсировать несовпадение деталей изгибанием наконечников или сильной затяжкой.

Особенности установки

Работайте на остановленном и остывшем двигателе, предварительно очистив места подключения и прекратив поступление топлива способом, предусмотренным конструкцией техники. При снятии сохраните расположение магистрали и порядок соединений, защитите открытые отверстия от грязи. Осмотрите ответные поверхности, крепёж и держатели шланга; повреждённые уплотнения замените подходящими. Требующие однократного применения уплотнения устанавливайте новыми.

Сначала расположите топливопровод по месту и совместите все соединения без усилия, затем закрепите их по требованиям к конкретной технике. Шланг не должен перекручиваться при затяжке, тереться о кромки или касаться горячих поверхностей. После подключения восстановите подачу топлива, при необходимости удалите воздух предусмотренным способом и проверьте герметичность. Повторно осмотрите соединения после пробного запуска: мокрые следы, натяжение или смещение магистрали требуют устранения причины до дальнейшей работы.
