Секция фрезы с 4 ножами, диаметр 23 мм — 168F/170F

Секция почвенной фрезы с четырьмя ножами предназначена для рыхления земли при вращении фрезы. Ножи входят в грунт, разрушают комья и перемешивают обрабатываемый слой. Секцию используют при замене повреждённой части фрезы или восстановлении её сборки. В обозначении указаны 168F/170F и размер 23 мм: при подборе их нужно сопоставить с конструкцией фрезы и размерами снятой секции.

Конструкция секции

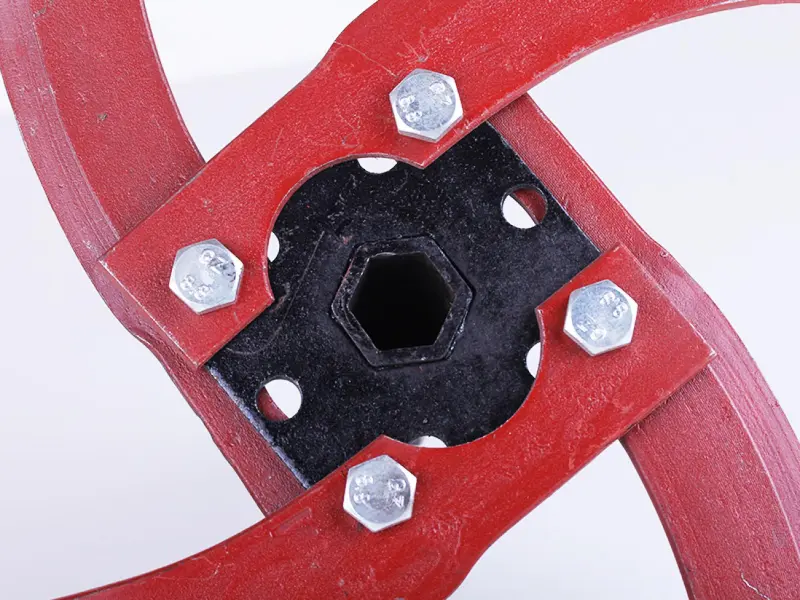

Изогнутые красные ножи закреплены болтами на центральной чёрной пластине. В центре находится шестигранное посадочное отверстие, рядом предусмотрены круглые отверстия. Посадка передаёт вращение на секцию, а крепления удерживают ножи в заданном положении. Болтовое соединение позволяет разобрать крепления для осмотра ножей и опорной пластины. При обслуживании стоит проверить не только затяжку, но и состояние отверстий: повреждённое крепёжное место нельзя исправить одним усилением затяжки.

Когда требуется замена

Повод осмотреть секцию — ухудшение рыхления, неравномерная работа фрезы, появление стука или заметного биения. Рабочие кромки постепенно стачиваются от контакта с почвой, а при встрече с камнями и другими твёрдыми препятствиями ножи могут погнуться или получить трещины. Отдельно проверяют центральную посадку, пластину и места крепления. Люфт, вытянутые отверстия и деформация основания мешают ножам сохранять правильное положение под нагрузкой.

Если повреждён один нож, необходимо оценить и остальные: сильно различающийся износ может приводить к неравномерной обработке. Трещины возле креплений, выраженная деформация пластины или разбитая посадка служат причиной рассмотреть замену секции в сборе. Продолжать работу с ослабленными ножами не стоит — перемещения в соединении увеличивают износ крепежа и отверстий.

Что сверить при подборе

Сравните форму и размеры посадки, толщину секции в месте установки, расположение отверстий и способ фиксации на приводе. Размер 23 мм проверяйте по соответствующему месту снятой детали; у шестигранной посадки расстояние между противоположными гранями и размер по вершинам различаются. Также сопоставьте изгиб, направление и расположение ножей. Секция должна вписываться в существующую сборку без контакта с соседними ножами и защитными деталями.

Одного совпадения обозначений недостаточно для проверки механической посадки. Слишком свободное соединение вызывает удары и разбивает сопряжённые поверхности, а неподходящее расположение ножей может нарушить работу фрезы. Осмотрите ответную часть привода: новая секция не устранит люфт, если изношено место её установки.

Установка и проверка

Заглушите двигатель, исключите случайный запуск и устойчиво установите технику. До разборки отметьте порядок секций и направление изгиба ножей. Очистите место соединения от земли, снимите крепления и проверьте соседние секции, фиксирующие детали и крепёж. Болты с повреждённой резьбой и изношенные фиксаторы заменяют подходящими по параметрам деталями. Секцию устанавливают в прежней ориентации, соблюдая порядок сборки и затяжку, предусмотренные изготовителем техники.

После сборки убедитесь, что секция надёжно зафиксирована, ножи не задевают соседние части и при проверке вращения нет заклинивания. После короткой пробной обработки остановите двигатель и повторно осмотрите крепления. Стук, биение или смещение секции требуют проверки посадки и сборки до продолжения работы.
